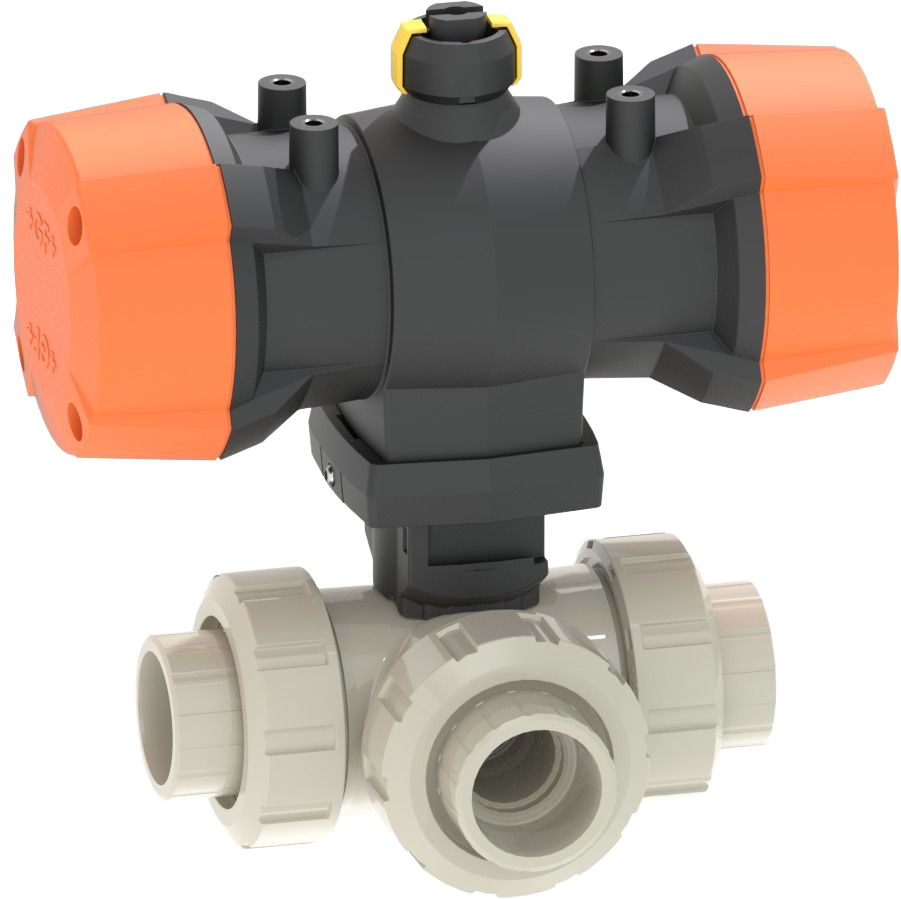

3cestný kulový kohout typ 543 Pro PROGEF Standard, Horizontální/L-vrtání, bez ručního ovládání, s nátrubky se zpevněným závitem Rp

Výrobce

GEORG FISCHER +GF+

Popis produktu

Provedení:

Materiál: PP-H
Bezpečnostní funkce FC (Bez tlaku zavřeno)
Přívod ovládacího tlaku přes integrované NAMUR rozhraní dle VDI/VDE 3845 při 5.6 bar (81.2 psi)
Základní poloha B-C otevřeno, pracovní poloha A-C otevřeno, viz. schéma průtoku
Řídící čas 90°<) 1-2 s
Snadná montáž a demontáž
Integrované nerezové montážní závity
Celoplastové provedení (kryt pohonu z PP-GF)
Optický ukazatel polohy
Z-rozměr, vložné díly a převlečné matice jsou kompatibilní s typy 285 - 288 a 543 (1. generace)

Možnosti:

Senzor pro polohovou zpětnou vazbu vč. LED signalizace (DN10-50) - PNP, NPN a NAMUR
Pozicionér RPC, RPC D, RPC PID
Individuální konfigurace armatury

Kód produktu	DN [mm]	Velikost [inch]	d [mm]	PN	kv-hodnota (Δp=1 bar) [l/min]	Typ závitu
199296122 EPDM	10	3/8	16	10	50	Rp
199296123 EPDM	15	1/2	20	10	75	Rp
199296124 EPDM	20	3/4	25	10	150	Rp
199296125 EPDM	25	1	32	10	280	Rp
199296126 EPDM	32	1 1/4	40	10	480	Rp
199296127 EPDM	40	1 1/2	50	10	620	Rp
199296128 EPDM	50	2	63	10	1230	Rp
199296132 FKM	10	3/8	16	10	50	Rp
199296133 FKM	15	1/2	20	10	75	Rp
199296134 FKM	20	3/4	25	10	150	Rp
199296135 FKM	25	1	32	10	280	Rp
199296136 FKM	32	1 1/4	40	10	480	Rp
199296137 FKM	40	1 1/2	50	10	620	Rp
199296138 FKM	50	2	63	10	1230	Rp
