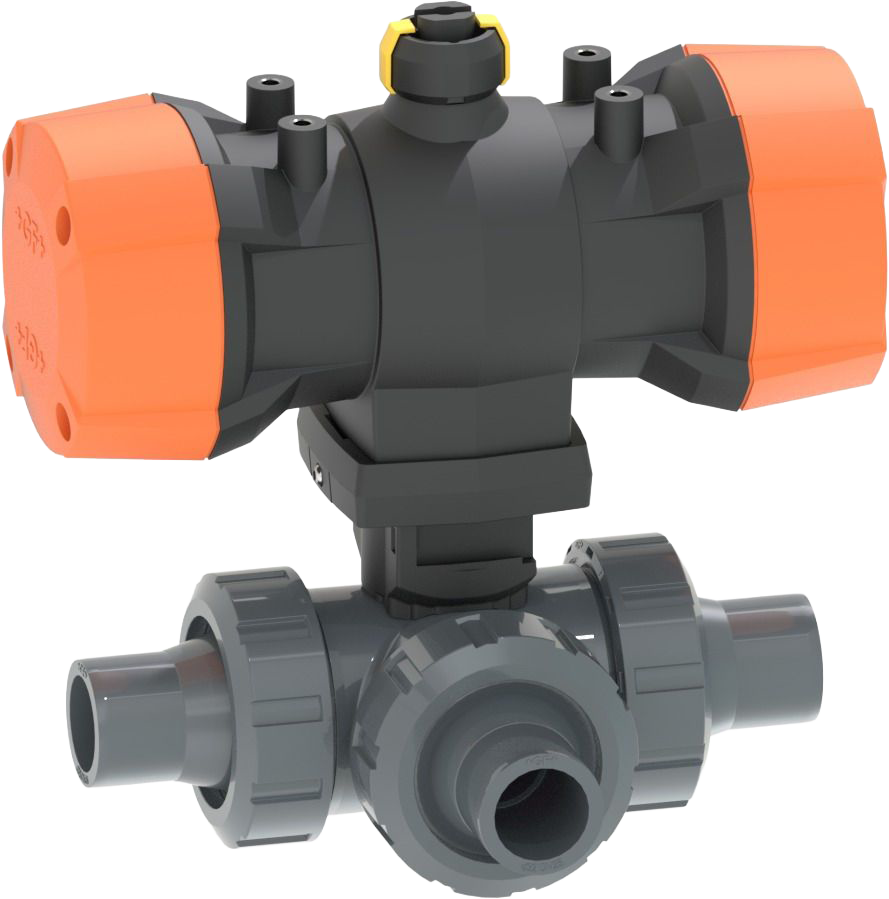

3cestný kulový kohout typ 543 Pro P, PVC-U Horizontální/L-vrtání, FC (Bez tlaku zavřeno), Bez ručního ovládání, S hrdly pro lepení metric

Výrobce

GEORG FISCHER +GF+

Popis produktu

Provedení:

Přívod ovládacího tlaku přes integrované NAMUR rozhraní dle VDI/VDE 3845 při 5.6 bar (81.2 psi)
Základní poloha B-C otevřeno, pracovní poloha A-C otevřeno, viz. schéma průtoku
Řídící čas 90°<) 1-2 s
Snadná montáž a demontáž
Integrované nerezové montážní závity
Celoplastové provedení (kryt pohonu z PP-GF)
Optický ukazatel polohy
Z-rozměr, vložné díly a převlečné matice jsou kompatibilní s typy 285 - 288 a 543 (1. generace)

Možnosti:

Senzor pro polohovou zpětnou vazbu vč. LED signalizace (DN10-50) - PNP, NPN a NAMUR
Pozicionér RPC, RPC D, RPC PID
Individuální konfigurace armatury

Kód produktu	DN [mm]	Velikost [inch]	d [mm]	PN	kv-hodnota (Δp=1 bar) [l/min]
199295002 EPDM	10	3/8	16	10	50
199295003 EPDM	15	1/2	20	10	75
199295004 EPDM	20	3/4	25	10	150
199295005 EPDM	25	1	32	10	280
199295006 EPDM	32	1 1/4	40	10	480
199295007 EPDM	40	1 1/2	50	10	620
199295008 EPDM	50	2	63	10	1230
199295012 FKM	10	3/8	16	10	50
199295013 FKM	15	1/2	20	10	75
199295014 FKM	20	3/4	25	10	150
199295015 FKM	25	1	32	10	280
199295016 FKM	32	1 1/4	40	10	480
199295017 FKM	40	1 1/2	50	10	620
199295018 FKM	50	2	63	10	1230
