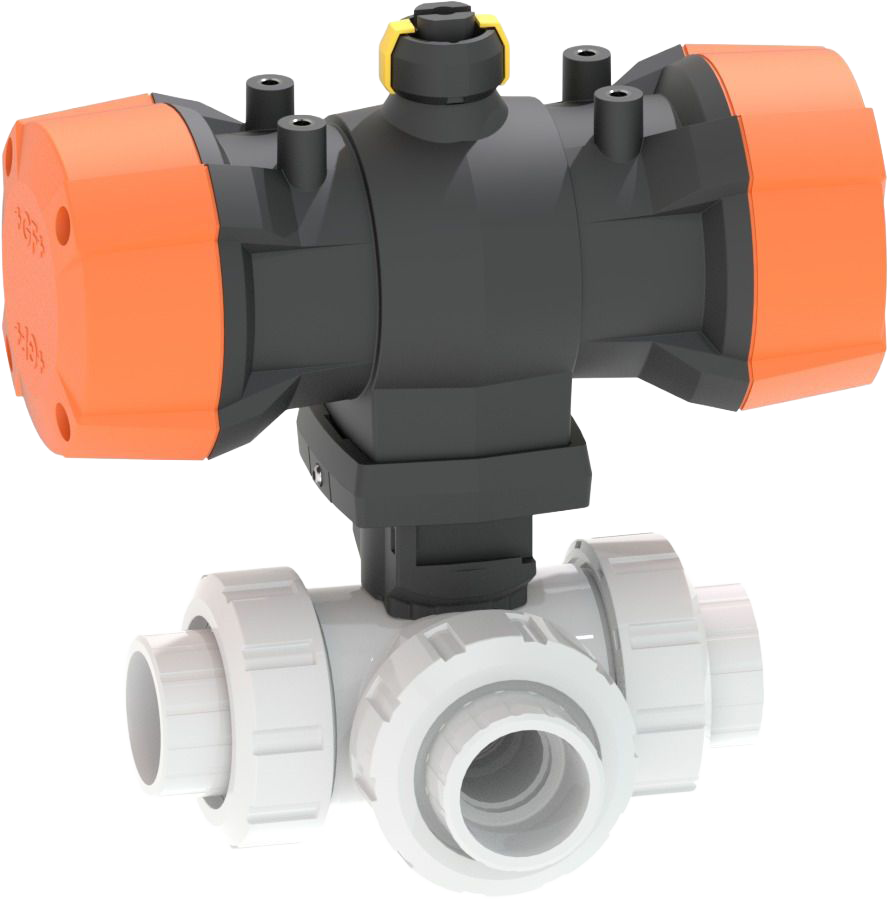

3cestný kulový kohout typ 543 Pro SYGEF Standard, Horizontální/L-vrtání, bez ručního ovládání, s nátrubky se závitem NPT
Výrobce
GEORG FISCHER +GF+
Popis produktu
Provedení:
- Materiál: PVDF
- Bezpečnostní funkce FC (Bez tlaku zavřeno)
- Přívod ovládacího tlaku přes integrované NAMUR rozhraní dle VDI/VDE 3845 při 5.6 bar (81.2 psi)
- Základní poloha B-C otevřeno, pracovní poloha A-C otevřeno, viz. schéma průtoku
- Řídící čas 90°<) 1-2 s
- Snadná montáž a demontáž
- Integrované nerezové montážní závity
- Celoplastové provedení (kryt pohonu z PP-GF)
- Optický ukazatel polohy
- Z-rozměr, vložné díly a převlečné matice jsou kompatibilní s typy 285 - 288 a 543 (1. generace)
Možnosti:
- Senzor pro polohovou zpětnou vazbu vč. LED signalizace (DN10-50) - PNP, NPN a NAMUR
- Pozicionér RPC, RPC D, RPC PID
- Individuální konfigurace armatury
Varianty produktu
| Kód produktu | DN [mm] | Velikost [inch] | d [mm] | PN | kv-hodnota (Δp=1 bar) [l/min] | Typ závitu | |
|---|---|---|---|---|---|---|---|
| 199297242 FKM | 10 | 3/8 | 16 | 10 | 50 | NPT |
Poptávka Zadejte množství3cestný kulový kohout typ 543 Pro SYGEF Standard, Horizontální/L-vrtání, bez ručního ovládání, s nátrubky se závitem NPT · Kód produktu 199297242 FKM |
| 199297243 FKM | 15 | 1/2 | 20 | 10 | 75 | NPT |
Poptávka Zadejte množství3cestný kulový kohout typ 543 Pro SYGEF Standard, Horizontální/L-vrtání, bez ručního ovládání, s nátrubky se závitem NPT · Kód produktu 199297243 FKM |
| 199297244 FKM | 20 | 3/4 | 25 | 10 | 150 | NPT |
Poptávka Zadejte množství3cestný kulový kohout typ 543 Pro SYGEF Standard, Horizontální/L-vrtání, bez ručního ovládání, s nátrubky se závitem NPT · Kód produktu 199297244 FKM |
| 199297245 FKM | 25 | 1 | 32 | 10 | 280 | NPT |
Poptávka Zadejte množství3cestný kulový kohout typ 543 Pro SYGEF Standard, Horizontální/L-vrtání, bez ručního ovládání, s nátrubky se závitem NPT · Kód produktu 199297245 FKM |
| 199297246 FKM | 32 | 1 1/4 | 40 | 10 | 480 | NPT |
Poptávka Zadejte množství3cestný kulový kohout typ 543 Pro SYGEF Standard, Horizontální/L-vrtání, bez ručního ovládání, s nátrubky se závitem NPT · Kód produktu 199297246 FKM |
| 199297247 FKM | 40 | 1 1/2 | 50 | 10 | 620 | NPT |
Poptávka Zadejte množství3cestný kulový kohout typ 543 Pro SYGEF Standard, Horizontální/L-vrtání, bez ručního ovládání, s nátrubky se závitem NPT · Kód produktu 199297247 FKM |
| 199297248 FKM | 50 | 2 | 63 | 10 | 1230 | NPT |
Poptávka Zadejte množství3cestný kulový kohout typ 543 Pro SYGEF Standard, Horizontální/L-vrtání, bez ručního ovládání, s nátrubky se závitem NPT · Kód produktu 199297248 FKM |
