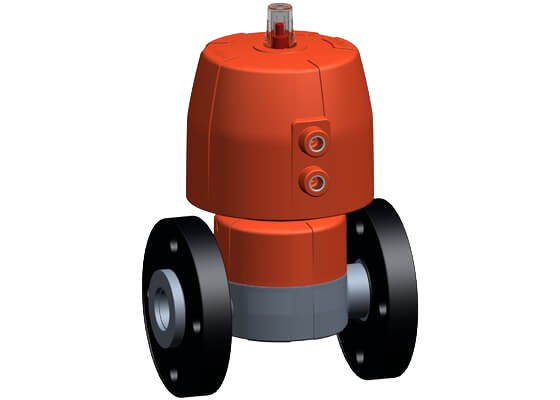

Membránový ventil typ DIASTAR 10 Plus ABS, FC/Bez tlaku zavřeno, s otočnými přírubami PP-V metric/BS
Výrobce
GEORG FISCHER +GF+
Popis produktu
- Dvojnásobně vyšší průtok ve srovnání se staršími typy
- Celoplastové závitové víko tělesa nahrazující 4 šrouby
- Hladká těsnící plocha
- Otočná jednotka pro připojení ovládacího vzduchu v intervalech 90°
- Celková stavební délka dle EN 558
- Připojovací rozměry: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10,
BS 4504 PN 10 - Pracovní tlak: oboustranný
Další možnosti:
- Individuální konfigurace ventilu
- Široký sortiment příslušenství
Varianty produktu
| Kód produktu | DN [mm] | PN 1 [bar] | d [mm] | kv-hodnota (Δp=1 bar) [l/min] | |
|---|---|---|---|---|---|
| 169687112 EPDM | 15 | 10 | 20 | 125 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 Plus ABS, FC/Bez tlaku zavřeno, s otočnými přírubami PP-V metric/BS · Kód produktu 169687112 EPDM |
| 169687113 EPDM | 20 | 10 | 25 | 271 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 Plus ABS, FC/Bez tlaku zavřeno, s otočnými přírubami PP-V metric/BS · Kód produktu 169687113 EPDM |
| 169687114 EPDM | 25 | 10 | 32 | 481 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 Plus ABS, FC/Bez tlaku zavřeno, s otočnými přírubami PP-V metric/BS · Kód produktu 169687114 EPDM |
| 169687115 EPDM | 32 | 10 | 40 | 759 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 Plus ABS, FC/Bez tlaku zavřeno, s otočnými přírubami PP-V metric/BS · Kód produktu 169687115 EPDM |
| 169687116 EPDM | 40 | 10 | 50 | 1263 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 Plus ABS, FC/Bez tlaku zavřeno, s otočnými přírubami PP-V metric/BS · Kód produktu 169687116 EPDM |
| 169687117 EPDM | 50 | 10 | 63 | 1728 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 Plus ABS, FC/Bez tlaku zavřeno, s otočnými přírubami PP-V metric/BS · Kód produktu 169687117 EPDM |
