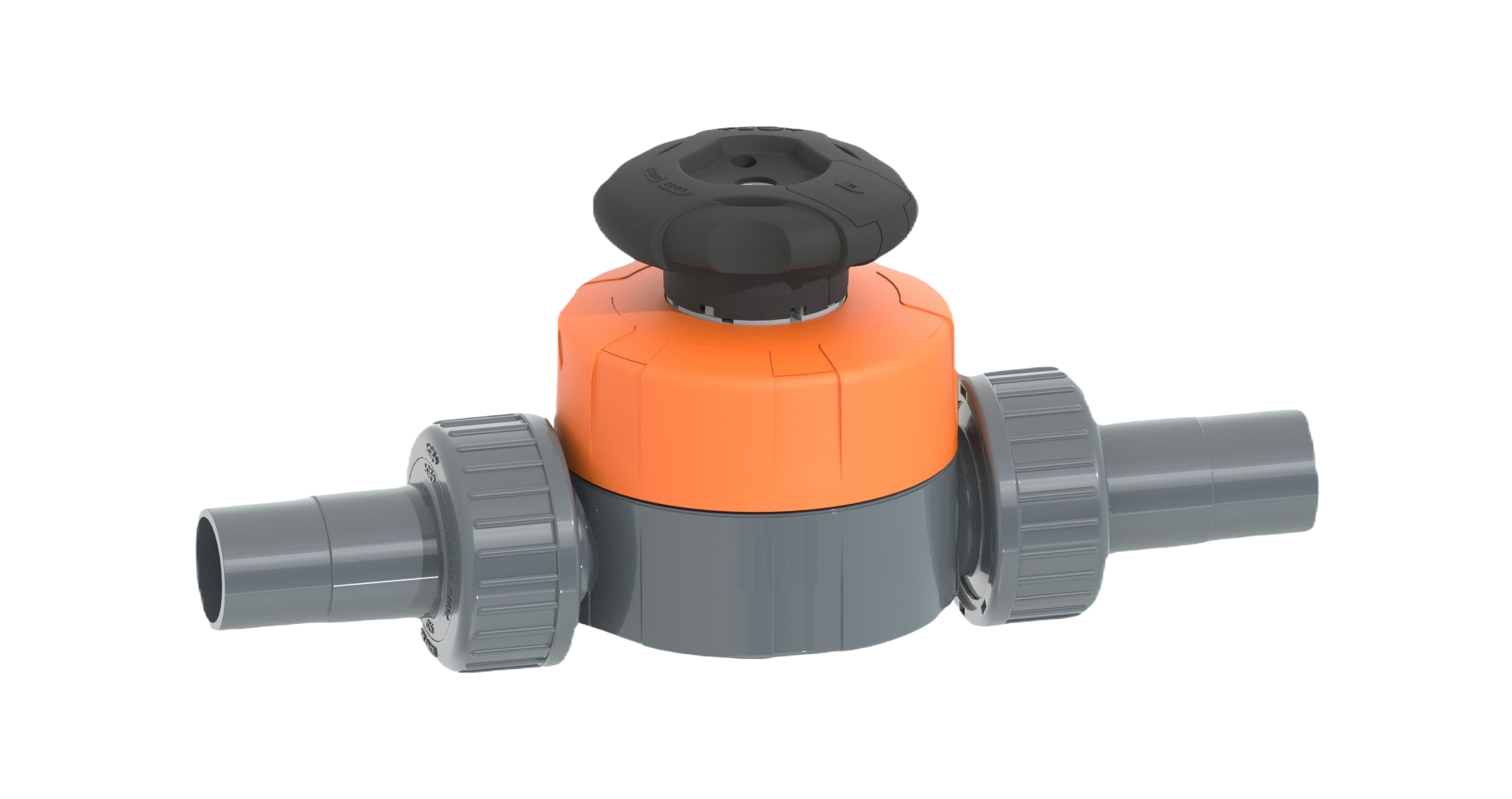

IR PVC-U Membránový ventil typ 514, s hrdly pro IR svařování
Výrobce
GEORG FISCHER +GF+
Popis produktu
Provedení:
- Dvojnásobně vyšší průtok oproti předchozím typům ventilů
- Celoplastové závitové víko tělesa nahrazující 4 šrouby
- Ruční kolo s vestavěným zámkem
- Snadná montáž/demontáž
- Pro svařování na IR-63 Plus a IR-110 A
- Pro IR-63 Plus a IR-110 A jsou nutné speciální upínací čelisti
- Používejte pouze čistič Tangit KS (799298023)
Možnosti:
- Individuální konfigurace ventilu
- Samonastavitelný multifunkční modul s integrovanými spínači koncových poloh
- Možno nakonfigurovat pro PN 16
- * O-kroužek: FKM
Varianty produktu
| Kód produktu | DN [mm] | d [mm] | PN | kv-hodnota (Δp=1 bar) [l/min] | SDR | |
|---|---|---|---|---|---|---|
| 161514942 EPDM | 15 | 20 | 10 | 125 | 9 |
Poptávka Zadejte množstvíIR PVC-U Membránový ventil typ 514, s hrdly pro IR svařování · Kód produktu 161514942 EPDM |
| 161514943 EPDM | 20 | 25 | 10 | 371 | 13.6 |
Poptávka Zadejte množstvíIR PVC-U Membránový ventil typ 514, s hrdly pro IR svařování · Kód produktu 161514943 EPDM |
| 161514944 EPDM | 25 | 32 | 10 | 481 | 13.6 |
Poptávka Zadejte množstvíIR PVC-U Membránový ventil typ 514, s hrdly pro IR svařování · Kód produktu 161514944 EPDM |
| 161514945 EPDM | 32 | 40 | 10 | 759 | 13.6 |
Poptávka Zadejte množstvíIR PVC-U Membránový ventil typ 514, s hrdly pro IR svařování · Kód produktu 161514945 EPDM |
| 161514946 EPDM | 40 | 50 | 10 | 1263 | 13.6 |
Poptávka Zadejte množstvíIR PVC-U Membránový ventil typ 514, s hrdly pro IR svařování · Kód produktu 161514946 EPDM |
| 161514947 EPDM | 50 | 63 | 10 | 1728 | 13.6 |
Poptávka Zadejte množstvíIR PVC-U Membránový ventil typ 514, s hrdly pro IR svařování · Kód produktu 161514947 EPDM |
| 161514982 PTFE/EPDM* | 15 | 20 | 10 | 125 | 9 |
Poptávka Zadejte množstvíIR PVC-U Membránový ventil typ 514, s hrdly pro IR svařování · Kód produktu 161514982 PTFE/EPDM* |
| 161514952 FKM | 15 | 20 | 10 | 125 | 9 |
Poptávka Zadejte množstvíIR PVC-U Membránový ventil typ 514, s hrdly pro IR svařování · Kód produktu 161514952 FKM |
| 161514983 PTFE/EPDM* | 20 | 25 | 10 | 371 | 13.6 |
Poptávka Zadejte množstvíIR PVC-U Membránový ventil typ 514, s hrdly pro IR svařování · Kód produktu 161514983 PTFE/EPDM* |
| 161514953 FKM | 20 | 25 | 10 | 371 | 13.6 |
Poptávka Zadejte množstvíIR PVC-U Membránový ventil typ 514, s hrdly pro IR svařování · Kód produktu 161514953 FKM |
| 161514984 PTFE/EPDM* | 25 | 32 | 10 | 481 | 13.6 |
Poptávka Zadejte množstvíIR PVC-U Membránový ventil typ 514, s hrdly pro IR svařování · Kód produktu 161514984 PTFE/EPDM* |
| 161514954 FKM | 25 | 32 | 10 | 481 | 13.6 |
Poptávka Zadejte množstvíIR PVC-U Membránový ventil typ 514, s hrdly pro IR svařování · Kód produktu 161514954 FKM |
| 161514985 PTFE/EPDM* | 32 | 40 | 10 | 759 | 13.6 |
Poptávka Zadejte množstvíIR PVC-U Membránový ventil typ 514, s hrdly pro IR svařování · Kód produktu 161514985 PTFE/EPDM* |
| 161514955 FKM | 32 | 40 | 10 | 759 | 13.6 |
Poptávka Zadejte množstvíIR PVC-U Membránový ventil typ 514, s hrdly pro IR svařování · Kód produktu 161514955 FKM |
| 161514986 PTFE/EPDM* | 40 | 50 | 10 | 1263 | 13.6 |
Poptávka Zadejte množstvíIR PVC-U Membránový ventil typ 514, s hrdly pro IR svařování · Kód produktu 161514986 PTFE/EPDM* |
| 161514956 FKM | 40 | 50 | 10 | 1263 | 13.6 |
Poptávka Zadejte množstvíIR PVC-U Membránový ventil typ 514, s hrdly pro IR svařování · Kód produktu 161514956 FKM |
| 161514987 PTFE/EPDM* | 50 | 63 | 10 | 1728 | 13.6 |
Poptávka Zadejte množstvíIR PVC-U Membránový ventil typ 514, s hrdly pro IR svařování · Kód produktu 161514987 PTFE/EPDM* |
| 161514957 FKM | 50 | 63 | 10 | 1728 | 13.6 |
Poptávka Zadejte množstvíIR PVC-U Membránový ventil typ 514, s hrdly pro IR svařování · Kód produktu 161514957 FKM |
