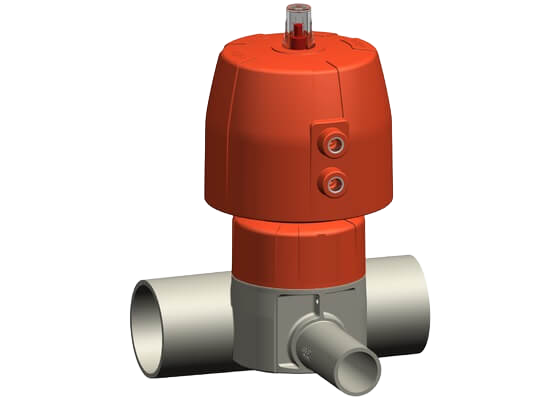

Membránový ventil typ DIASTAR 10 Plus PROGEF Standard, FC/Bez tlaku zavřeno, s hrdly pro svařování natupo SDR11 metric

Výrobce

GEORG FISCHER +GF+

Membránový ventil typ DIASTAR 10 Plus PROGEF Standard, FC/Bez tlaku zavřeno, s hrdly pro svařování natupo SDR11 metric

Popis produktu

  • Materiál: PP-H
  • Celoplastové závitové víko tělesa nahrazující 4 šrouby
  • Otočná jednotka pro připojení ovládacího vzduchu v intervalech 90°
  • Nejmenší možná "mrtvá zóna"
  • Pracovní tlak: oboustranný

Další možnosti:

  • Individuální konfigurace ventilu
  • Široký sortiment příslušenství

Varianty produktu

Kód produktu DN [mm] PN 1 [bar] d1 [mm] d [mm] DN2 [mm] kv-hodnota (Δp=1 bar) [l/min] DN1 [mm]
167689101 EPDM 15 10 20 20 15 57 15
167689103 EPDM 20 10 20 25 20 89 15
167689104 EPDM 20 10 25 25 20 118 20
167689107 EPDM 25 10 20 32 20 80 15
167689108 EPDM 25 10 25 32 20 105 20
167689109 EPDM 25 10 32 32 25 231 25
167689112 EPDM 32 10 20 40 25 85 15
167689118 EPDM 40 10 20 50 20 86 15
167689119 EPDM 40 10 25 50 25 160 20
167689120 EPDM 40 10 32 50 25 206 25
167689125 EPDM 50 10 20 63 20 84 15
167689126 EPDM 50 10 25 63 25 150 20
167689127 EPDM 50 10 32 63 25 184 25
167689301 PTFE/EPDM 15 10 20 20 15 57 15
167689303 PTFE/EPDM 20 10 20 25 20 89 15
167689304 PTFE/EPDM 20 10 25 25 20 118 20
167689307 PTFE/EPDM 25 10 20 32 20 80 15
167689308 PTFE/EPDM 25 10 25 32 20 105 20
167689309 PTFE/EPDM 25 10 32 32 25 231 25
167689312 PTFE/EPDM 32 10 20 40 25 85 15
167689318 PTFE/EPDM 40 10 20 50 20 86 15
167689319 PTFE/EPDM 40 10 25 50 25 160 20
167689320 PTFE/EPDM 40 10 32 50 25 206 25
167689325 PTFE/EPDM 50 10 20 63 20 84 15
167689326 PTFE/EPDM 50 10 25 63 25 150 20
167689327 PTFE/EPDM 50 10 32 63 25 184 25

Dokumenty ke stažení

Katalogový list PDF 690,2 kB application/pdf
