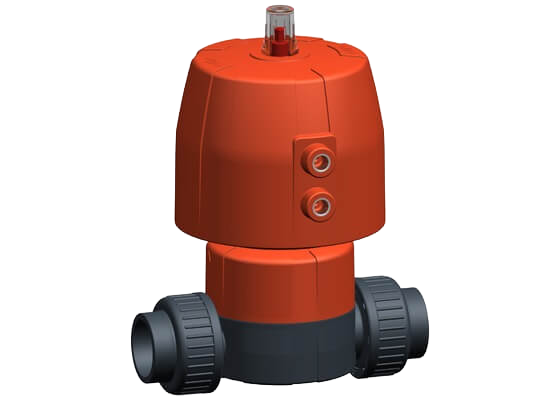

Membránový ventil typ DIASTAR 10 Plus PVC-U, FC/Bez tlaku zavřeno, šroubení s nátrubkem pro spojování lepením metric

Výrobce

GEORG FISCHER +GF+

Membránový ventil typ DIASTAR 10 Plus PVC-U, FC/Bez tlaku zavřeno, šroubení s nátrubkem pro spojování lepením metric

Popis produktu

  • Dvojnásobně vyšší průtok ve srovnání se staršími typy
  • Celoplastové závitové víko tělesa nahrazující 4 šrouby
  • Otočná jednotka pro připojení ovládacího vzduchu v intervalech 90°
  • Jednoduchá montáž a demontáž
  • Krátká celková stavební délka
  • Pracovní tlak: oboustranný

Další možnosti:

  • Individuální konfigurace ventilu
  • Široký sortiment příslušenství

* PN: PTFE

Varianty produktu

Kód produktu DN [mm] PN 1 [bar] d [mm] kv-hodnota (Δp=1 bar) [l/min]
161684011 EPDM 10 10/10* 16 125
161684012 EPDM 15 10/10* 20 125
161684013 EPDM 20 10/10* 25 271
161684014 EPDM 25 10/10* 32 481
161684015 EPDM 32 10/10* 40 759
161684016 EPDM 40 10/10* 50 1263
161684017 EPDM 50 10/10* 63 1728
161684061 FKM 10 10/10* 16 125
161684031 PTFE/EPDM 10 10/10* 16 125
161684062 FKM 15 10/10* 20 125
161684032 PTFE/EPDM 15 10/10* 20 125
161684052 PTFE/FKM 15 10/10* 20 125
161684063 FKM 20 10/10* 25 271
161684033 PTFE/EPDM 20 10/10* 25 271
161684053 PTFE/FKM 20 10/10* 25 271
161684064 FKM 25 10/10* 32 481
161684034 PTFE/EPDM 25 10/10* 32 481
161684054 PTFE/FKM 25 10/10* 32 481
161684065 FKM 32 10/10* 40 759
161684035 PTFE/EPDM 32 10/10* 40 759
161684055 PTFE/FKM 32 10/10* 40 759
161684066 FKM 40 10/10* 50 1263
161684036 PTFE/EPDM 40 10/10* 50 1263
161684056 PTFE/FKM 40 10/10* 50 1263
161684067 FKM 50 10/10* 63 1728
161684037 PTFE/EPDM 50 10/10* 63 1728
161684057 PTFE/FKM 50 10/10* 63 1728
