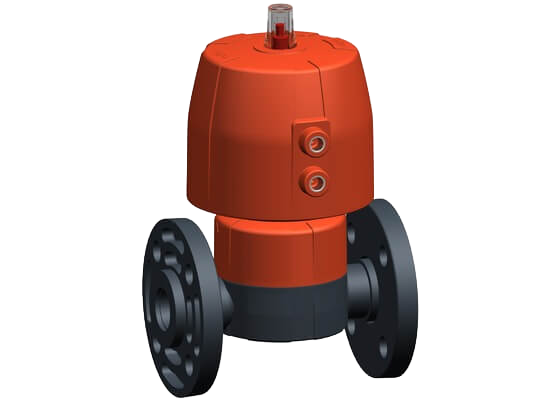

Membránový ventil typ DIASTAR 10 PVC-U, FC/Bez tlaku zavřeno, s otočnými přírubami PVC-U metric/BS
Výrobce
GEORG FISCHER +GF+
Popis produktu
- Dvojnásobně vyšší průtok ve srovnání se staršími typy
- Celoplastové závitové víko tělesa nahrazující 4 šrouby
- Hladká těsnící plocha
- Otočná jednotka pro připojení ovládacího vzduchu v intervalech 90°
- Celková stavební délka dle EN 558
- Připojovací rozměry: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10,
BS 4504 PN 10 - Pracovní tlak: jednostranný
Další možnosti:
- Individuální konfigurace ventilu
- Široký sortiment příslušenství
* PN: PTFE
Varianty produktu
| Kód produktu | DN [mm] | PN 1 [bar] | d [mm] | kv-hodnota (Δp=1 bar) [l/min] | |
|---|---|---|---|---|---|
| 161627012 EPDM | 15 | 10 | 20 | 125 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FC/Bez tlaku zavřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161627012 EPDM |
| 161627013 EPDM | 20 | 10 | 25 | 271 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FC/Bez tlaku zavřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161627013 EPDM |
| 161627014 EPDM | 25 | 10 | 32 | 481 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FC/Bez tlaku zavřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161627014 EPDM |
| 161627015 EPDM | 32 | 10 | 40 | 759 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FC/Bez tlaku zavřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161627015 EPDM |
| 161627016 EPDM | 40 | 10 | 50 | 1263 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FC/Bez tlaku zavřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161627016 EPDM |
| 161627017 EPDM | 50 | 10/6* | 63 | 1728 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FC/Bez tlaku zavřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161627017 EPDM |
| 161627032 PTFE/EPDM | 15 | 10 | 20 | 125 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FC/Bez tlaku zavřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161627032 PTFE/EPDM |
| 161627033 PTFE/EPDM | 20 | 10 | 25 | 271 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FC/Bez tlaku zavřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161627033 PTFE/EPDM |
| 161627034 PTFE/EPDM | 25 | 10 | 32 | 481 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FC/Bez tlaku zavřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161627034 PTFE/EPDM |
| 161627035 PTFE/EPDM | 32 | 10 | 40 | 759 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FC/Bez tlaku zavřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161627035 PTFE/EPDM |
| 161627036 PTFE/EPDM | 40 | 10 | 50 | 1263 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FC/Bez tlaku zavřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161627036 PTFE/EPDM |
| 161627037 PTFE/EPDM | 50 | 10/6* | 63 | 1728 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FC/Bez tlaku zavřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161627037 PTFE/EPDM |
