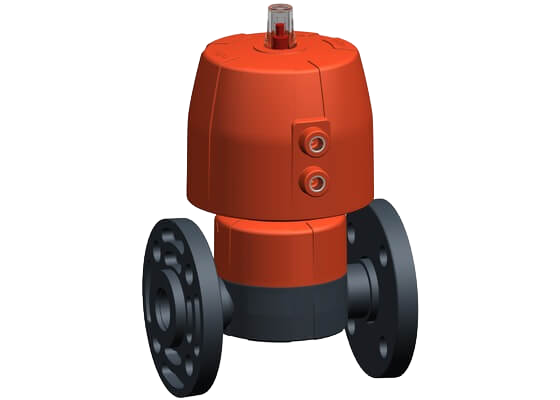

Membránový ventil typ DIASTAR 10 PVC-U, FO/Bez tlaku otevřeno, s otočnými přírubami PVC-U metric/BS
Výrobce
GEORG FISCHER +GF+
Popis produktu
- Dvojnásobně vyšší průtok ve srovnání se staršími typy
- Celoplastové závitové víko tělesa nahrazující 4 šrouby
- Hladká těsnící plocha
- Otočná jednotka pro připojení ovládacího vzduchu v intervalech 90°
- Celková stavební délka dle EN 558
- Připojovací rozměry: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10
- Pracovní tlak: jednostranný
Další možnosti:
- Individuální konfigurace ventilu
- Široký sortiment příslušenství
Varianty produktu
| Kód produktu | DN [mm] | PN 1 [bar] | d [mm] | kv-hodnota (Δp=1 bar) [l/min] | |
|---|---|---|---|---|---|
| 161647012 EPDM | 15 | 10 | 20 | 125 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FO/Bez tlaku otevřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161647012 EPDM |
| 161647013 EPDM | 20 | 10 | 25 | 271 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FO/Bez tlaku otevřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161647013 EPDM |
| 161647014 EPDM | 25 | 10 | 32 | 481 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FO/Bez tlaku otevřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161647014 EPDM |
| 161647015 EPDM | 32 | 10 | 40 | 759 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FO/Bez tlaku otevřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161647015 EPDM |
| 161647016 EPDM | 40 | 10 | 50 | 1263 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FO/Bez tlaku otevřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161647016 EPDM |
| 161647017 EPDM | 50 | 10 | 63 | 1728 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FO/Bez tlaku otevřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161647017 EPDM |
| 161647032 PTFE/EPDM | 15 | 10 | 20 | 125 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FO/Bez tlaku otevřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161647032 PTFE/EPDM |
| 161647033 PTFE/EPDM | 20 | 10 | 25 | 271 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FO/Bez tlaku otevřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161647033 PTFE/EPDM |
| 161647034 PTFE/EPDM | 25 | 10 | 32 | 481 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FO/Bez tlaku otevřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161647034 PTFE/EPDM |
| 161647035 PTFE/EPDM | 32 | 10 | 40 | 759 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FO/Bez tlaku otevřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161647035 PTFE/EPDM |
| 161647036 PTFE/EPDM | 40 | 10 | 50 | 1263 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FO/Bez tlaku otevřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161647036 PTFE/EPDM |
| 161647037 PTFE/EPDM | 50 | 10 | 63 | 1728 |
Poptávka Zadejte množstvíMembránový ventil typ DIASTAR 10 PVC-U, FO/Bez tlaku otevřeno, s otočnými přírubami PVC-U metric/BS · Kód produktu 161647037 PTFE/EPDM |
