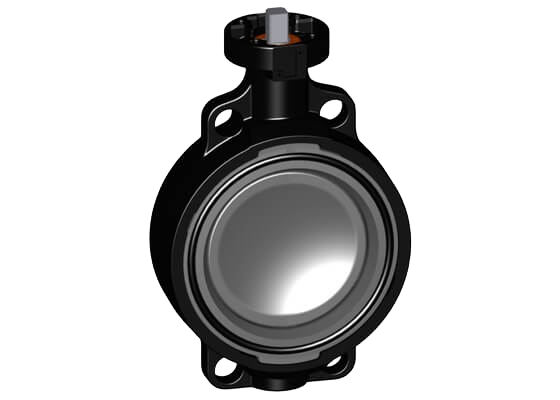

Uzavírací klapka typ 567 PVC-U, s volnou hřídelí, příruba metric/ANSI/BS/JIS
Výrobce
GEORG FISCHER +GF+
Popis produktu
Provedení:
- Až do DN300: Celková stavební délka dle EN 558 (DN50 - 200: řada 25, DN250, 300 řada 16), ISO 5752
- Připojovací rozměry: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 třída 150, BS 1560: 1989, BS 4504, JIS B 2220
- Rozhraní F07 pro rozměry DN50 - 200 dle DIN/ISO 5211
- Rozhraní F10 pro rozměry DN250 - 300 dle DIN/ISO 5211
Varianty produktu
| Kód produktu | DN [mm] | Velikost [inch] | d [mm] | PN | kv-hodnota (Δp=1 bar) [l/min] | |
|---|---|---|---|---|---|---|
| 161567802 EPDM | 50 | 2 | 63 | 10 | 740 |
Poptávka Zadejte množstvíUzavírací klapka typ 567 PVC-U, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 161567802 EPDM |
| 161567803 EPDM | 65 | 2 1/2 | 75 | 10 | 1500 |
Poptávka Zadejte množstvíUzavírací klapka typ 567 PVC-U, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 161567803 EPDM |
| 161567804 EPDM | 80 | 3 | 90 | 10 | 2400 |
Poptávka Zadejte množstvíUzavírací klapka typ 567 PVC-U, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 161567804 EPDM |
| 161567805 EPDM | 100 | 4 | 110 | 10 | 3800 |
Poptávka Zadejte množstvíUzavírací klapka typ 567 PVC-U, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 161567805 EPDM |
| 161567806 EPDM | 125 | 5 | 140 | 10 | 8600 |
Poptávka Zadejte množstvíUzavírací klapka typ 567 PVC-U, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 161567806 EPDM |
| 161567807 EPDM | 150 | 6 | 160 | 10 | 11400 |
Poptávka Zadejte množstvíUzavírací klapka typ 567 PVC-U, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 161567807 EPDM |
| 161567808 EPDM | 200 | 8 | 225 | 10 | 19900 |
Poptávka Zadejte množstvíUzavírací klapka typ 567 PVC-U, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 161567808 EPDM |
| 161567809 EPDM | 250 | 10 | 280 | 10 | 34000 |
Poptávka Zadejte množstvíUzavírací klapka typ 567 PVC-U, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 161567809 EPDM |
| 161567810 EPDM | 300 | 12 | 315 | 10 | 50000 |
Poptávka Zadejte množstvíUzavírací klapka typ 567 PVC-U, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 161567810 EPDM |
| 161567822 FKM | 50 | 2 | 63 | 10 | 740 |
Poptávka Zadejte množstvíUzavírací klapka typ 567 PVC-U, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 161567822 FKM |
| 161567823 FKM | 65 | 2 1/2 | 75 | 10 | 1500 |
Poptávka Zadejte množstvíUzavírací klapka typ 567 PVC-U, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 161567823 FKM |
| 161567824 FKM | 80 | 3 | 90 | 10 | 2400 |
Poptávka Zadejte množstvíUzavírací klapka typ 567 PVC-U, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 161567824 FKM |
| 161567825 FKM | 100 | 4 | 110 | 10 | 3800 |
Poptávka Zadejte množstvíUzavírací klapka typ 567 PVC-U, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 161567825 FKM |
| 161567826 FKM | 125 | 5 | 140 | 10 | 8600 |
Poptávka Zadejte množstvíUzavírací klapka typ 567 PVC-U, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 161567826 FKM |
| 161567827 FKM | 150 | 6 | 160 | 10 | 11400 |
Poptávka Zadejte množstvíUzavírací klapka typ 567 PVC-U, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 161567827 FKM |
| 161567828 FKM | 200 | 8 | 225 | 10 | 19900 |
Poptávka Zadejte množstvíUzavírací klapka typ 567 PVC-U, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 161567828 FKM |
| 161567829 FKM | 250 | 10 | 280 | 10 | 34000 |
Poptávka Zadejte množstvíUzavírací klapka typ 567 PVC-U, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 161567829 FKM |
| 161567830 FKM | 300 | 12 | 315 | 10 | 50000 |
Poptávka Zadejte množstvíUzavírací klapka typ 567 PVC-U, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 161567830 FKM |
