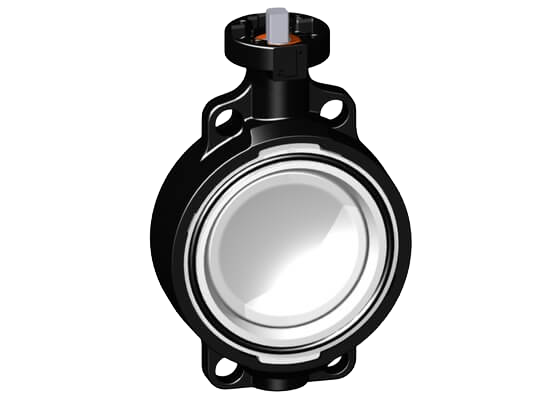

Uzavírací klapka SYGEF Standard typ 567, s volnou hřídelí, příruba metric/ANSI/BS/JIS
Výrobce
GEORG FISCHER +GF+
Popis produktu
Provedení:
- Materiál: PVDF
- Celková stavební délka EN 558, ISO 5752
- Připojovací rozměry: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 třída 150, BS 1560: 1989, BS 4504, JIS B 2220
- Rozhraní F07 pro rozměry DN50-200 dle DIN/ISO 5211
- Rozhraní F10 pro rozměry DN250-300 dle DIN/ISO 5211
Varianty produktu
| Kód produktu | DN [mm] | Velikost [inch] | d [mm] | PN | kv-hodnota (Δp=1 bar) [l/min] | |
|---|---|---|---|---|---|---|
| 175567822 FKM | 50 | 2 | 63 | 10 | 740 |
Poptávka Zadejte množstvíUzavírací klapka SYGEF Standard typ 567, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 175567822 FKM |
| 175567823 FKM | 65 | 2 1/2 | 75 | 10 | 1500 |
Poptávka Zadejte množstvíUzavírací klapka SYGEF Standard typ 567, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 175567823 FKM |
| 175567824 FKM | 80 | 3 | 90 | 10 | 2400 |
Poptávka Zadejte množstvíUzavírací klapka SYGEF Standard typ 567, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 175567824 FKM |
| 175567825 FKM | 100 | 4 | 110 | 10 | 3800 |
Poptávka Zadejte množstvíUzavírací klapka SYGEF Standard typ 567, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 175567825 FKM |
| 175567826 FKM | 125 | 5 | 140 | 10 | 8600 |
Poptávka Zadejte množstvíUzavírací klapka SYGEF Standard typ 567, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 175567826 FKM |
| 175567827 FKM | 150 | 6 | 160 | 10 | 11400 |
Poptávka Zadejte množstvíUzavírací klapka SYGEF Standard typ 567, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 175567827 FKM |
| 175567828 FKM | 200 | 8 | 225 | 10 | 19900 |
Poptávka Zadejte množstvíUzavírací klapka SYGEF Standard typ 567, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 175567828 FKM |
| 175567829 FKM | 250 | 10 | 280 | 10 | 34000 |
Poptávka Zadejte množstvíUzavírací klapka SYGEF Standard typ 567, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 175567829 FKM |
| 175567830 FKM | 300 | 12 | 315 | 10 | 50000 |
Poptávka Zadejte množstvíUzavírací klapka SYGEF Standard typ 567, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 175567830 FKM |
| 175567842 PTFE | 50 | 2 | 63 | 10 | 740 |
Poptávka Zadejte množstvíUzavírací klapka SYGEF Standard typ 567, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 175567842 PTFE |
| 175567843 PTFE | 65 | 2 1/2 | 75 | 10 | 1500 |
Poptávka Zadejte množstvíUzavírací klapka SYGEF Standard typ 567, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 175567843 PTFE |
| 175567844 PTFE | 80 | 3 | 90 | 10 | 2400 |
Poptávka Zadejte množstvíUzavírací klapka SYGEF Standard typ 567, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 175567844 PTFE |
| 175567845 PTFE | 100 | 4 | 110 | 10 | 3800 |
Poptávka Zadejte množstvíUzavírací klapka SYGEF Standard typ 567, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 175567845 PTFE |
| 175567846 PTFE | 125 | 5 | 140 | 10 | 8600 |
Poptávka Zadejte množstvíUzavírací klapka SYGEF Standard typ 567, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 175567846 PTFE |
| 175567847 PTFE | 150 | 6 | 160 | 10 | 11400 |
Poptávka Zadejte množstvíUzavírací klapka SYGEF Standard typ 567, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 175567847 PTFE |
| 175567848 PTFE | 200 | 8 | 225 | 10 | 19900 |
Poptávka Zadejte množstvíUzavírací klapka SYGEF Standard typ 567, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 175567848 PTFE |
| 175567849 PTFE | 250 | 10 | 280 | 10 | 34000 |
Poptávka Zadejte množstvíUzavírací klapka SYGEF Standard typ 567, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 175567849 PTFE |
| 175567850 PTFE | 300 | 12 | 315 | 10 | 50000 |
Poptávka Zadejte množstvíUzavírací klapka SYGEF Standard typ 567, s volnou hřídelí, příruba metric/ANSI/BS/JIS · Kód produktu 175567850 PTFE |
