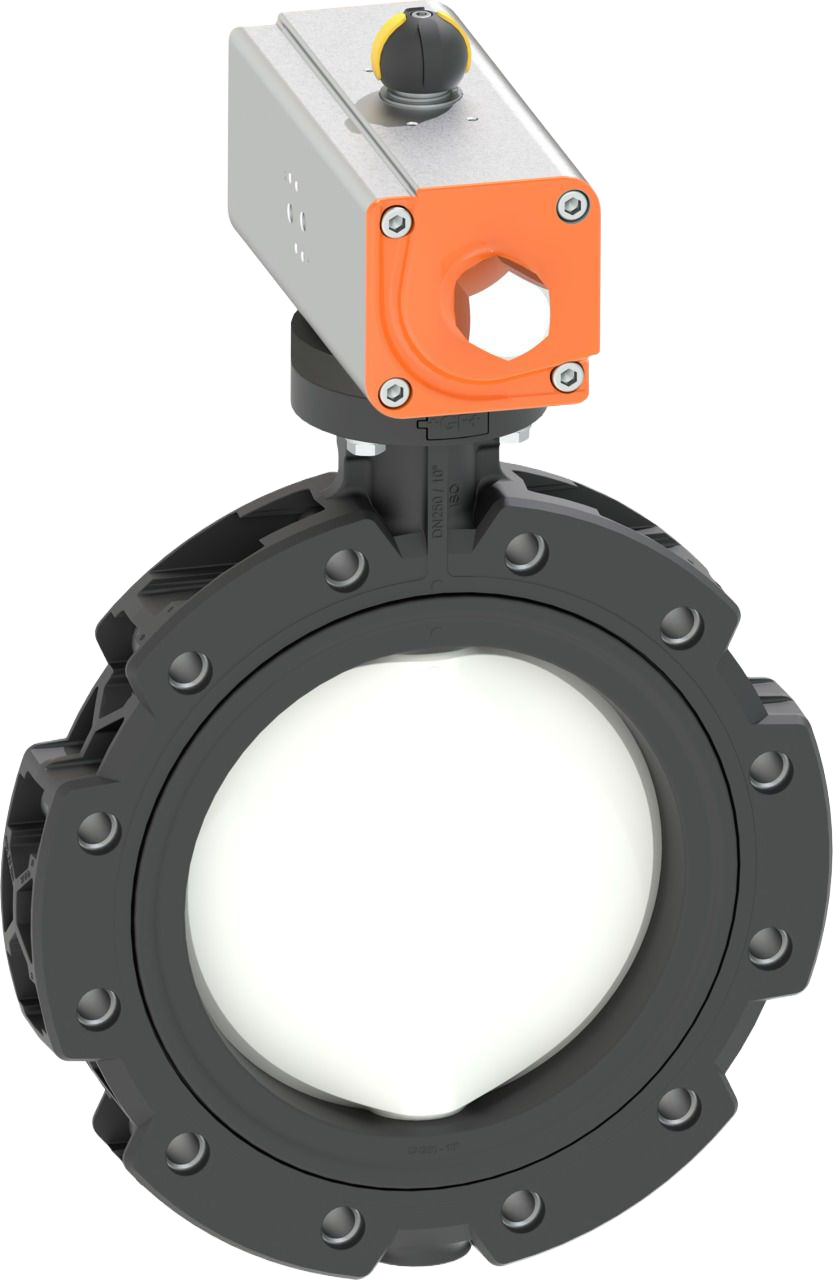

Koncová uzavírací klapka (LUG) typ 565L PVDF/PA-GF, s pneumatickým pohonem DA (Dvojčinný), příruby ANSI / ASTM / ASME, vhodné pro ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT a PROGEF systémy

Výrobce

GEORG FISCHER +GF+

Popis produktu

Provedení:

Stavební délka dle: EN558 řádek 20, ISO 5752 řádek 20, API 609 tab. 2
Příruby: ANSI/ASME B 16.5 Class 150, BS 1560: 1989 Class 125/150; BS 4504 PN10/16
Snadná montáž/demontáž
Řídící čas: 0-90° 1-2 s
Vhodné pro vodu a aplikace úpravy vody (např. mořská voda, pitná voda a průmyslová voda)

Možnosti:

Pozn.:

Pro některé kombinace materiálů (např. klapka DN300 s trubkami PE/PP) je potřeba použít speciální lemové nákružky. Konzultujte prosím s dodavatelem.

Kód produktu	DN [mm]	Velikost [inch]	d [mm]	PN	Pohon	kv-hodnota (Δp=1 bar) [l/min]
199576600 EPDM	50	2	63	16	PA35	1445
199576601 EPDM	65	2 1/2	75	16	PA35	2530
199576602 EPDM	80	3	90	16	PA40	4020
199576603 EPDM	100	4	110	16	PA45	5850
199576604 EPDM	125	5	140	16	PA45	11900
199576605 EPDM	150	6	160	16	PA55	18050
199576606 EPDM	200	8	225	10	PA60	43667
199576607 EPDM	250	10	280	10	PA65	62333
199576608 EPDM	300	12	315	6	PA70	94500
199576620 FKM	50	2	63	16	PA35	1445
199576621 FKM	65	2 1/2	75	16	PA35	2530
199576622 FKM	80	3	90	16	PA40	4020
199576623 FKM	100	4	110	16	PA45	5850
199576624 FKM	125	5	140	16	PA45	11900
199576625 FKM	150	6	160	16	PA55	18050
199576626 FKM	200	8	225	10	PA60	43667
199576627 FKM	250	10	280	10	PA65	62333
199576628 FKM	300	12	315	6	PA70	94500
