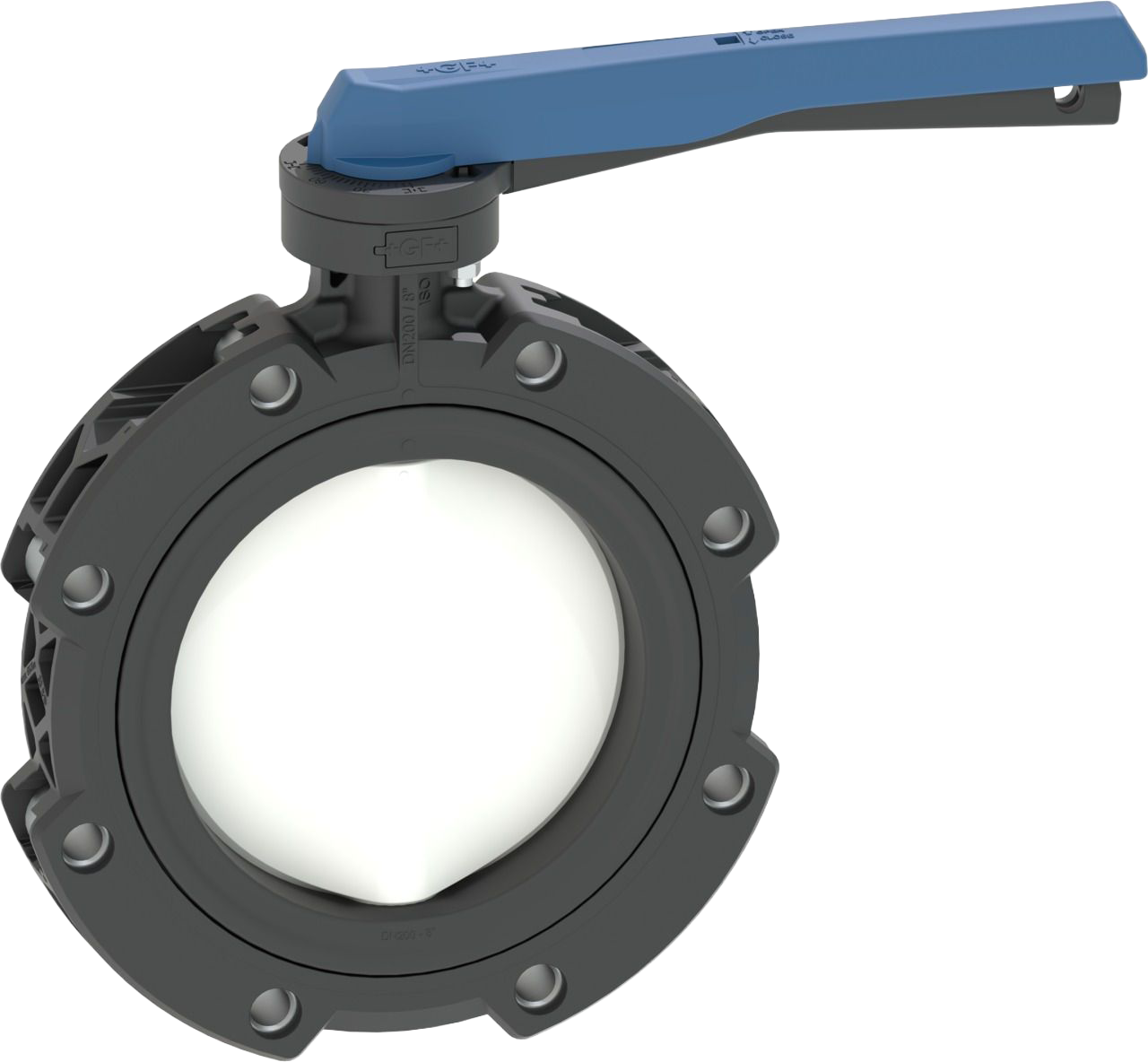

Koncová uzavírací klapka (LUG) typ 565L PVDF/PA-GF s ruční pákou, příruby ANSI / ASTM / ASME, vhodné pro ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT a PROGEF systémy

Výrobce

GEORG FISCHER +GF+

Koncová uzavírací klapka (LUG) typ 565L PVDF/PA-GF s ruční pákou, příruby ANSI / ASTM / ASME, vhodné pro ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT a PROGEF systémy

Popis produktu

Provedení:

  • Stavební délka dle: EN558 řádek 20, ISO 5752 řádek 20, API 609 tab. 2
  • Příruby: ANSI/ASME B 16.5 Class 150, BS 1560: 1989 Class 125/150; BS 4504 PN10/16
  • Snadná montáž/demontáž
  • Uzamykatelná ergonomická ruční páka
  • Vhodné pro vodu a aplikace úpravy vody (např. mořská voda, pitná voda a průmyslová voda)

Možnosti:

  • Individuální konfigurace armatury
  • Ruční ovládání, pneumatické nebo elektrické pohony GF
  • Senzor pro elektrickou polohovou zpětnou vazbu včetně LED signalizace

Pozn.:

Pro některé kombinace materiálů (např. klapka DN300 s trubkami PE/PP) je potřeba použít speciální lemové nákružky. Konzultujte prosím s dodavatelem.

Varianty produktu

Kód produktu DN [mm] Velikost [inch] d [mm] PN kv-hodnota (Δp=1 bar) [l/min]
199576000 EPDM 50 2 63 16 1445
199576001 EPDM 65 2 1/2 75 16 2530
199576002 EPDM 80 3 90 16 4020
199576003 EPDM 100 4 110 16 5850
199576004 EPDM 125 5 140 16 11900
199576005 EPDM 150 6 160 16 18050
199576006 EPDM 200 8 225 10 43667
199576020 FKM 50 2 63 16 1445
199576021 FKM 65 2 1/2 75 16 2530
199576022 FKM 80 3 90 16 4020
199576023 FKM 100 4 110 16 5850
199576024 FKM 125 5 140 16 11900
199576025 FKM 150 6 160 16 18050
199576026 FKM 200 8 225 10 43667
