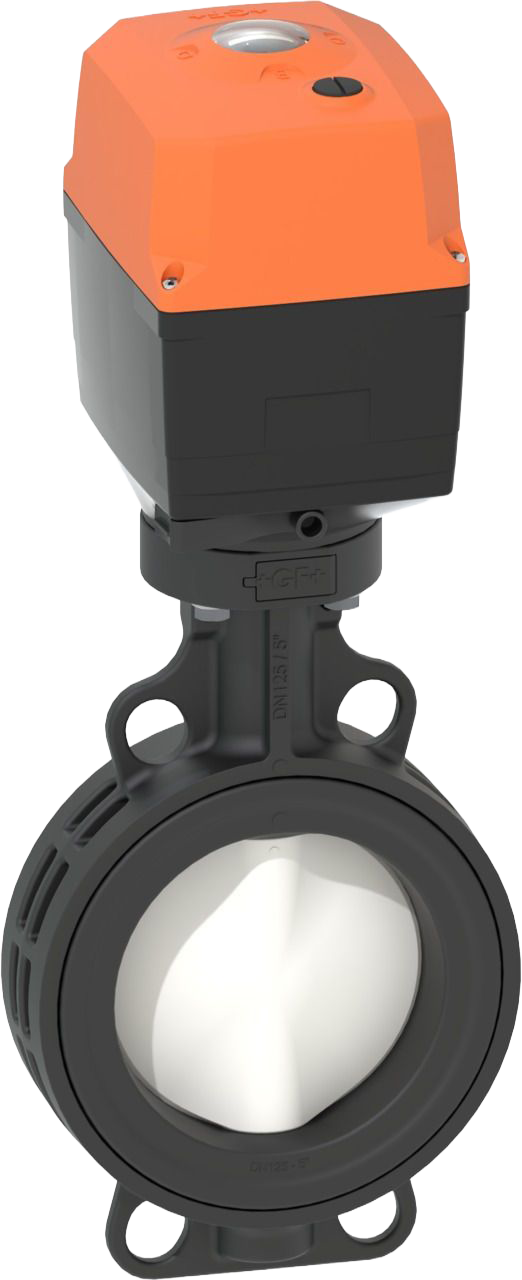

Mezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 230 V, bez ručního ovládání
Výrobce
GEORG FISCHER +GF+
Popis produktu
Provedení:
- Stavební délka: EN558-20, ISO 5752-20, API 609 tab. 2
- Připojení dle: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16, ANSI/ASME B 16.5 Class 150, BS 1560: 1989 Class 125/150; BS 4504 PN10/16, JIS B 2220 10K, JIS B 2239 10K
- Snadná montáž a demontáž
- Napětí: 100-230 V, 50-60 Hz
- Řídící rozsah: 0-90°
- Topné těleso, polohová zpětná vazba (Otevřeno/Zavřeno/Střední poloha)
- Integrované nouzové ruční ovládání pohonu
- Vhodné pro vodu a aplikace úpravy vody
- Předmontovaný spínací kroužek senzoru pro elektrickou polohovou zpětnou vazbu (senzor je potřeba objednat samostatně)
Možnosti:
- Individuální konfigurace armatury
- Uzamykatelná ruční páka, pneumatické nebo elektrické pohony GF
- Senzor pro elektrickou polohovou zpětnou vazbu včetně LED signalizace
- Volitelné příslušenství: Jednotka návratu do bezpečné polohy, monitorovací modul, pozicionér, Profibus DP
- Ruční ovládání mezi klapkou a pohonem
Varianty produktu
| Kód produktu | DN [mm] | Velikost [inch] | d [mm] | PN | Typ pohonu | kv-hodnota (Δp=1 bar) [l/min] | |
|---|---|---|---|---|---|---|---|
| 199565300 EPDM | 50 | 2 | 63 | 10 | EA45 | 1445 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 230 V, bez ručního ovládání · Kód produktu 199565300 EPDM |
| 199565320 FKM | 50 | 2 | 63 | 10 | EA45 | 1445 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 230 V, bez ručního ovládání · Kód produktu 199565320 FKM |
| 199565301 EPDM | 65 | 2 1/2 | 75 | 10 | EA120 | 2530 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 230 V, bez ručního ovládání · Kód produktu 199565301 EPDM |
| 199565321 FKM | 65 | 2 1/2 | 75 | 10 | EA120 | 2530 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 230 V, bez ručního ovládání · Kód produktu 199565321 FKM |
| 199565302 EPDM | 80 | 3 | 90 | 10 | EA120 | 4020 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 230 V, bez ručního ovládání · Kód produktu 199565302 EPDM |
| 199565322 FKM | 80 | 3 | 90 | 10 | EA120 | 4020 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 230 V, bez ručního ovládání · Kód produktu 199565322 FKM |
| 199565303 EPDM | 100 | 4 | 110 | 10 | EA120 | 5850 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 230 V, bez ručního ovládání · Kód produktu 199565303 EPDM |
| 199565323 FKM | 100 | 4 | 110 | 10 | EA120 | 5850 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 230 V, bez ručního ovládání · Kód produktu 199565323 FKM |
| 199565304 EPDM | 125 | 5 | 140 | 10 | EA120 | 11900 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 230 V, bez ručního ovládání · Kód produktu 199565304 EPDM |
| 199565324 FKM | 125 | 5 | 140 | 10 | EA120 | 11900 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 230 V, bez ručního ovládání · Kód produktu 199565324 FKM |
| 199565305 EPDM | 150 | 6 | 160 | 10 | EA250 | 18050 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 230 V, bez ručního ovládání · Kód produktu 199565305 EPDM |
| 199565325 FKM | 150 | 6 | 160 | 10 | EA250 | 18050 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 230 V, bez ručního ovládání · Kód produktu 199565325 FKM |
| 199565306 EPDM | 200 | 8 | 225 | 10 | EA250 | 43667 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 230 V, bez ručního ovládání · Kód produktu 199565306 EPDM |
| 199565326 FKM | 200 | 8 | 225 | 10 | EA250 | 43667 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 230 V, bez ručního ovládání · Kód produktu 199565326 FKM |
| 199565307 EPDM | 250 | 10 | 280 | 6 | EA250 | 62333 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 230 V, bez ručního ovládání · Kód produktu 199565307 EPDM |
| 199565327 FKM | 250 | 10 | 280 | 6 | EA250 | 62333 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 230 V, bez ručního ovládání · Kód produktu 199565327 FKM |
| 199565308 EPDM | 300 | 12 | 315 | 4 | EA250 | 94500 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 230 V, bez ručního ovládání · Kód produktu 199565308 EPDM |
| 199565328 FKM | 300 | 12 | 315 | 4 | EA250 | 94500 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 230 V, bez ručního ovládání · Kód produktu 199565328 FKM |
