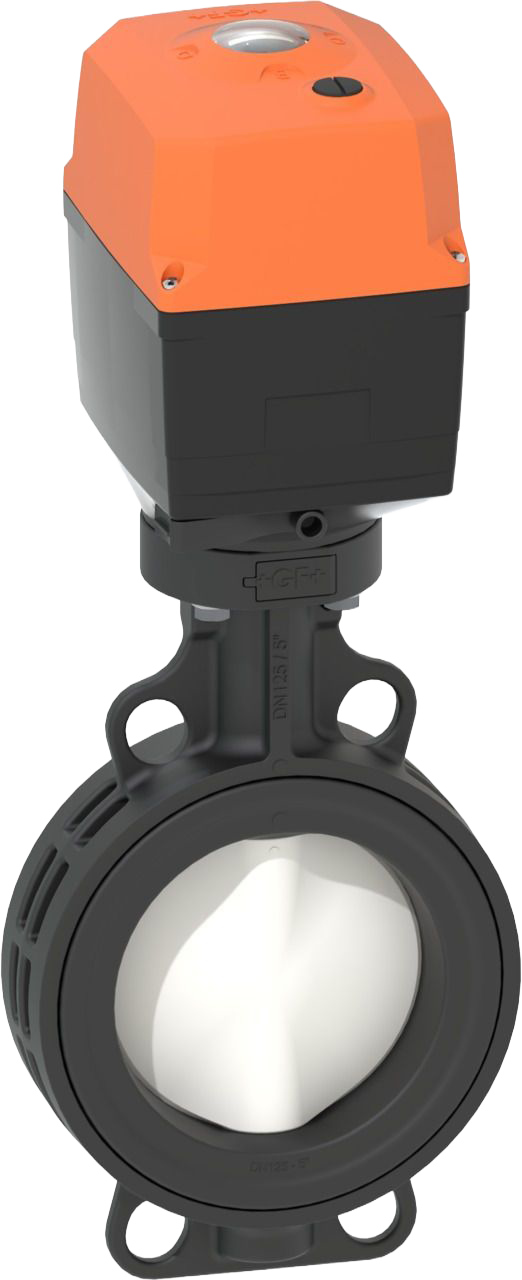

Mezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 24 V, bez ručního ovládání
Výrobce
GEORG FISCHER +GF+
Popis produktu
Provedení:
- Stavební délka: EN558-20, ISO 5752-20, API 609 tab. 2
- Připojení dle: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16, ANSI/ASME B 16.5 Class 150, BS 1560: 1989 Class 125/150; BS 4504 PN10/16, JIS B 2220 10K, JIS B 2239 10K
- Snadná montáž a demontáž
- Napětí: 24V AC/DC
- Řídící rozsah: 0-90°
- Topné těleso, polohová zpětná vazba (Otevřeno/Zavřeno/Střední poloha)
- Integrované nouzové ruční ovládání pohonu
- Vhodné pro vodu a aplikace úpravy vody
- Předmontovaný spínací kroužek senzoru pro elektrickou polohovou zpětnou vazbu (senzor je potřeba objednat samostatně)
Možnosti:
- Individuální konfigurace armatury
- Uzamykatelná ruční páka, pneumatické nebo elektrické pohony GF
- Senzor pro elektrickou polohovou zpětnou vazbu včetně LED signalizace
- Volitelné příslušenství: Jednotka návratu do bezpečné polohy, monitorovací modul, pozicionér, Profibus DP
- Ruční ovládání mezi klapkou a pohonem
Varianty produktu
| Kód produktu | DN [mm] | Velikost [inch] | d [mm] | PN | Typ pohonu | kv-hodnota (Δp=1 bar) [l/min] | |
|---|---|---|---|---|---|---|---|
| 199565400 EPDM | 50 | 2 | 63 | 10 | EA45 | 1445 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 24 V, bez ručního ovládání · Kód produktu 199565400 EPDM |
| 199565420 FKM | 50 | 2 | 63 | 10 | EA45 | 1445 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 24 V, bez ručního ovládání · Kód produktu 199565420 FKM |
| 199565401 EPDM | 65 | 2 1/2 | 75 | 10 | EA120 | 2530 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 24 V, bez ručního ovládání · Kód produktu 199565401 EPDM |
| 199565421 FKM | 65 | 2 1/2 | 75 | 10 | EA120 | 2530 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 24 V, bez ručního ovládání · Kód produktu 199565421 FKM |
| 199565402 EPDM | 80 | 3 | 90 | 10 | EA120 | 4020 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 24 V, bez ručního ovládání · Kód produktu 199565402 EPDM |
| 199565422 FKM | 80 | 3 | 90 | 10 | EA120 | 4020 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 24 V, bez ručního ovládání · Kód produktu 199565422 FKM |
| 199565403 EPDM | 100 | 4 | 110 | 10 | EA120 | 5850 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 24 V, bez ručního ovládání · Kód produktu 199565403 EPDM |
| 199565423 FKM | 100 | 4 | 110 | 10 | EA120 | 5850 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 24 V, bez ručního ovládání · Kód produktu 199565423 FKM |
| 199565404 EPDM | 125 | 5 | 140 | 10 | EA120 | 11900 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 24 V, bez ručního ovládání · Kód produktu 199565404 EPDM |
| 199565424 FKM | 125 | 5 | 140 | 10 | EA120 | 11900 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 24 V, bez ručního ovládání · Kód produktu 199565424 FKM |
| 199565405 EPDM | 150 | 6 | 160 | 10 | EA250 | 18050 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 24 V, bez ručního ovládání · Kód produktu 199565405 EPDM |
| 199565425 FKM | 150 | 6 | 160 | 10 | EA250 | 18050 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 24 V, bez ručního ovládání · Kód produktu 199565425 FKM |
| 199565406 EPDM | 200 | 8 | 225 | 10 | EA250 | 43667 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 24 V, bez ručního ovládání · Kód produktu 199565406 EPDM |
| 199565426 FKM | 200 | 8 | 225 | 10 | EA250 | 43667 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 24 V, bez ručního ovládání · Kód produktu 199565426 FKM |
| 199565407 EPDM | 250 | 10 | 280 | 6 | EA250 | 62333 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 24 V, bez ručního ovládání · Kód produktu 199565407 EPDM |
| 199565427 FKM | 250 | 10 | 280 | 6 | EA250 | 62333 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 24 V, bez ručního ovládání · Kód produktu 199565427 FKM |
| 199565408 EPDM | 300 | 12 | 315 | 4 | EA250 | 94500 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 24 V, bez ručního ovládání · Kód produktu 199565408 EPDM |
| 199565428 FKM | 300 | 12 | 315 | 4 | EA250 | 94500 |
Poptávka Zadejte množstvíMezipřírubová uzavírací klapka WAFER typ 565 PVDF/PA-GF s elektropohonem 24 V, bez ručního ovládání · Kód produktu 199565428 FKM |
