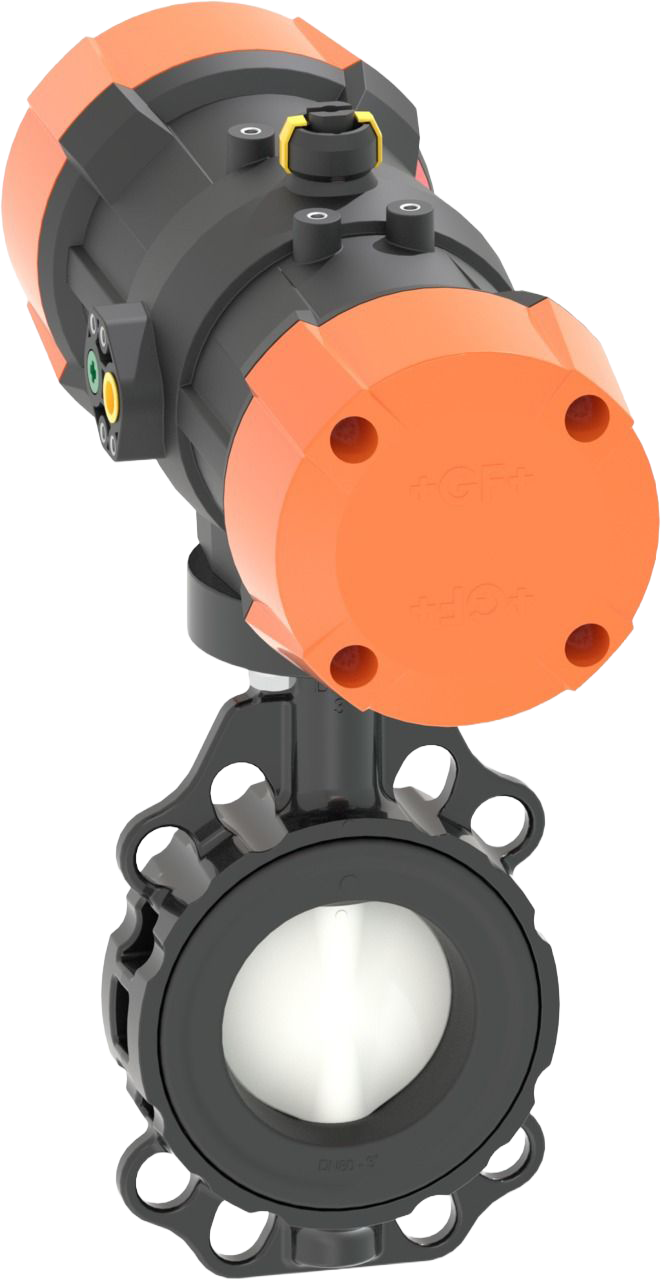

Uzavírací klapka typ 565 PPA, Pneumatický pohon, FC (Bez tlaku zavřeno)

Výrobce

GEORG FISCHER +GF+

Uzavírací klapka typ 565 PPA, Pneumatický pohon, FC (Bez tlaku zavřeno)

Popis produktu

Provedení:

  • Celková stavební délka: EN558 řada 20, ISO 5752 řada 20, API 609 tab. 2
  • Příruby: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16, ANSI/ASME B 16.5 Class 150, BS 1560: 1989 Class 125/150; BS 4504 PN10/16, JIS B 2220 10K, JIS B 2239 10K
  • Snadná montáž a demontáž
  • Řídící čas: 0-90° 1-2s
  • Přívod ovládacího tlaku přes integrované NAMUR rozhraní dle VDI/VDE 3845 (5.6 bar / 81.2 psi)
  • Celoplastové provedení (kryt pohonu z PP-GF)

Možnosti:

  • Individuální konfigurace armatury
  • Ruční ovládání nebo elektrické pohony GF
  • Senzor pro polohovou zpětnou vazbu včetně LED signalizace
  • Volitelné příslušenství: Jednotka návratu do bezpečné polohy, monitorovací modul, pozicionér, Profibus DP

Varianty produktu

Kód produktu DN [mm] Velikost [inch] d [mm] PN Typ pohonu kv-hodnota (Δp=1 bar) [l/min]
199565650 EPDM 50 2 63 10 PPA40 1445
199565651 EPDM 65 2 1/2 75 10 PPA80 2530
199565652 EPDM 80 3 90 10 PPA80 4020
199565660 FKM 50 2 63 10 PPA40 1445
199565661 FKM 65 2 1/2 75 10 PPA80 2530
199565662 FKM 80 3 90 10 PPA80 4020
