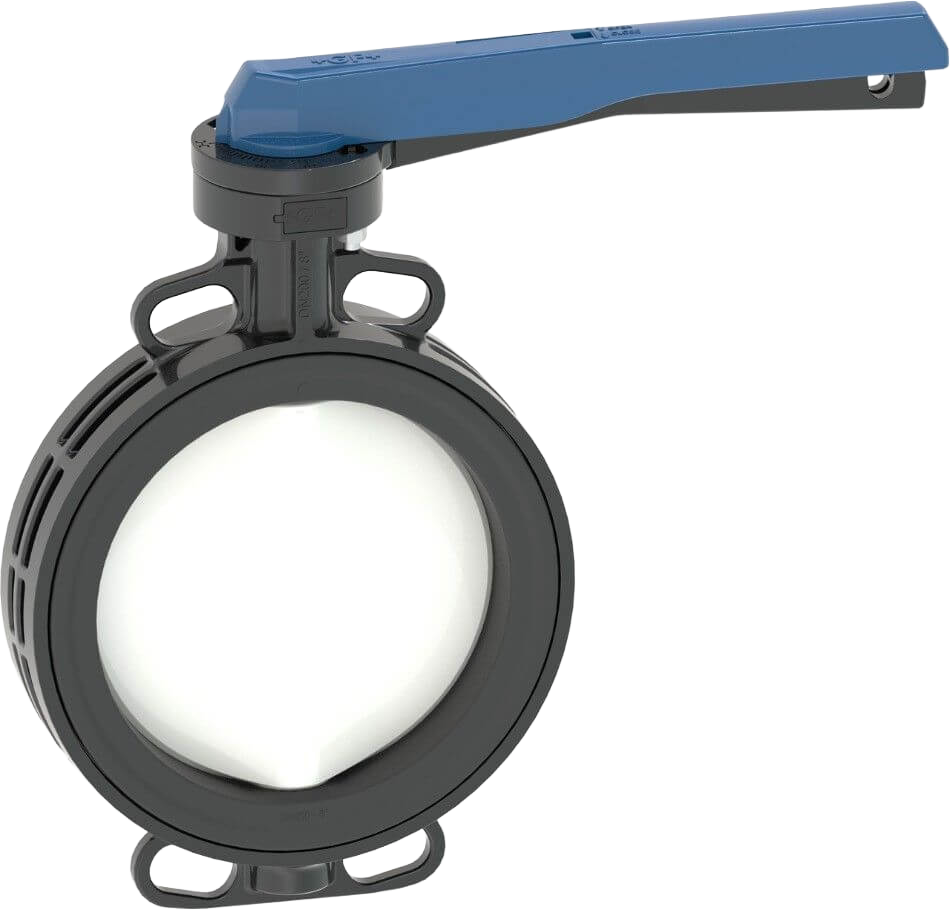

Wafer-Style, Zwischeneinbau Absperrklappe Typ 565 PVDF/PA-GF, Mit Handhebel
Hersteller
GEORG FISCHER +GF+
Produktbeschreibung
Ausführung:
- Installationslänge: EN558 row 20, ISO 5752 row 20, API 609 table 2
- Anschlussmasse: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16, ANSI/ASME B 16.5 Class 150, BS 1560: 1989 Class 125/150; BS 4504 PN10/16, JIS B 2220 10K, JIS B 2239 10K
- Radial ein- und ausbaubar
- Abschliessbarer ergonomischer Hebel
- Geeignet für Wasser- und Wasseraufbereitungsanwendungen (z. B. Trink- und Industriewasser)
Option:
- Armatur individuell konfigurierbar
- Stellantriebe pneumatisch und elektrisch von Georg Fischer
- Doppelsensor zur elektrischen Positionsrückmeldung inkl. LED Anzeige
Produktvarianten
| Produktcode | DN [mm] | Velikost [inch] | d [mm] | PN | kv-hodnota (Δp=1 bar) [l/min] | |
|---|---|---|---|---|---|---|
| 199565000 EPDM | 50 | 2 | 63 | 16 | 1445 |
Anfrage Menge eingebenWafer-Style, Zwischeneinbau Absperrklappe Typ 565 PVDF/PA-GF, Mit Handhebel · Produktcode 199565000 EPDM |
| 199565020 FKM | 50 | 2 | 63 | 16 | 1445 |
Anfrage Menge eingebenWafer-Style, Zwischeneinbau Absperrklappe Typ 565 PVDF/PA-GF, Mit Handhebel · Produktcode 199565020 FKM |
| 199565001 EPDM | 65 | 2 1/2 | 75 | 16 | 2530 |
Anfrage Menge eingebenWafer-Style, Zwischeneinbau Absperrklappe Typ 565 PVDF/PA-GF, Mit Handhebel · Produktcode 199565001 EPDM |
| 199565021 FKM | 65 | 2 1/2 | 75 | 16 | 2530 |
Anfrage Menge eingebenWafer-Style, Zwischeneinbau Absperrklappe Typ 565 PVDF/PA-GF, Mit Handhebel · Produktcode 199565021 FKM |
| 199565002 EPDM | 80 | 3 | 90 | 16 | 4020 |
Anfrage Menge eingebenWafer-Style, Zwischeneinbau Absperrklappe Typ 565 PVDF/PA-GF, Mit Handhebel · Produktcode 199565002 EPDM |
| 199565022 FKM | 80 | 3 | 90 | 16 | 4020 |
Anfrage Menge eingebenWafer-Style, Zwischeneinbau Absperrklappe Typ 565 PVDF/PA-GF, Mit Handhebel · Produktcode 199565022 FKM |
| 199565003 EPDM | 100 | 4 | 110 | 16 | 5850 |
Anfrage Menge eingebenWafer-Style, Zwischeneinbau Absperrklappe Typ 565 PVDF/PA-GF, Mit Handhebel · Produktcode 199565003 EPDM |
| 199565023 FKM | 100 | 4 | 110 | 16 | 5850 |
Anfrage Menge eingebenWafer-Style, Zwischeneinbau Absperrklappe Typ 565 PVDF/PA-GF, Mit Handhebel · Produktcode 199565023 FKM |
| 199565004 EPDM | 125 | 5 | 140 | 16 | 11900 |
Anfrage Menge eingebenWafer-Style, Zwischeneinbau Absperrklappe Typ 565 PVDF/PA-GF, Mit Handhebel · Produktcode 199565004 EPDM |
| 199565024 FKM | 125 | 5 | 140 | 16 | 11900 |
Anfrage Menge eingebenWafer-Style, Zwischeneinbau Absperrklappe Typ 565 PVDF/PA-GF, Mit Handhebel · Produktcode 199565024 FKM |
| 199565005 EPDM | 150 | 6 | 160 | 16 | 18050 |
Anfrage Menge eingebenWafer-Style, Zwischeneinbau Absperrklappe Typ 565 PVDF/PA-GF, Mit Handhebel · Produktcode 199565005 EPDM |
| 199565025 FKM | 150 | 6 | 160 | 16 | 18050 |
Anfrage Menge eingebenWafer-Style, Zwischeneinbau Absperrklappe Typ 565 PVDF/PA-GF, Mit Handhebel · Produktcode 199565025 FKM |
| 199565006 EPDM | 200 | 8 | 225 | 10 | 43667 |
Anfrage Menge eingebenWafer-Style, Zwischeneinbau Absperrklappe Typ 565 PVDF/PA-GF, Mit Handhebel · Produktcode 199565006 EPDM |
| 199565026 FKM | 200 | 8 | 225 | 10 | 43667 |
Anfrage Menge eingebenWafer-Style, Zwischeneinbau Absperrklappe Typ 565 PVDF/PA-GF, Mit Handhebel · Produktcode 199565026 FKM |
