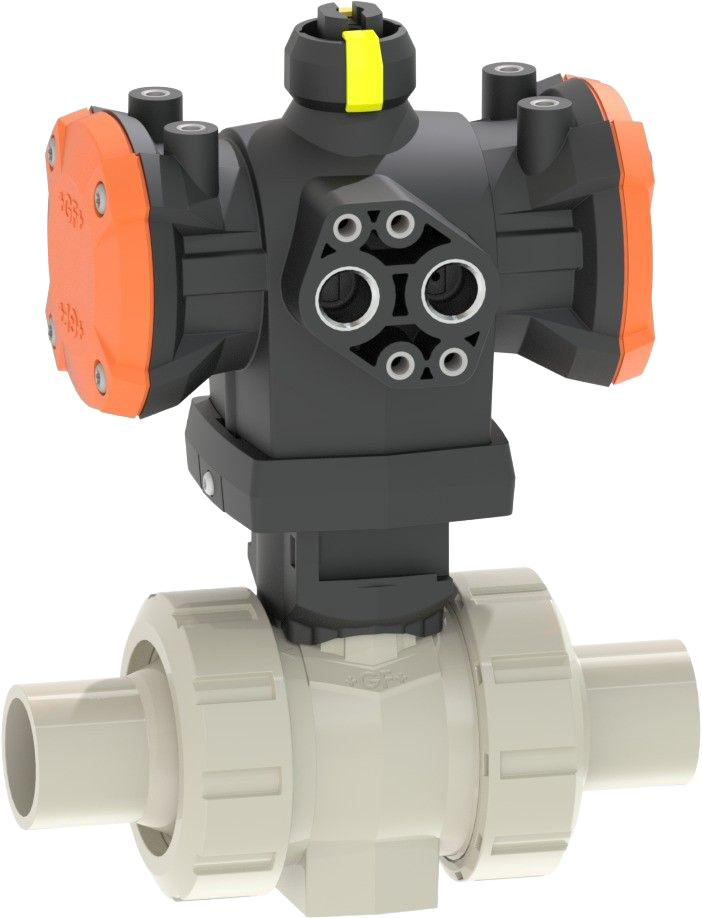

PP-H Kugelhahn Typ 546 Pro mit PPA, DO (Doppel wirkend)/Mit Stumpfschweissstutzen IR-Plus SDR11 metrisch
Hersteller
GEORG FISCHER +GF+
Produktbeschreibung
Ausführung:
- Steuerluftanschluss über integrierte NAMUR-Schnittstelle gemäss VDI/VDE 3845 mit 5,6.81,2 bar (24.25 psi)
- Kontrollzeit 90°<) 1-2s
- Radial ein- und ausbaubar
- Integrierte Gewindebuchsen für die Befestigung der Armatur
- Vollkunstofflösung (Antriebsgehäuse bestehend aus PP-GF)
- Optisch integrierte Stellungsanzeige
- Z-Masse, Anschlussteile und Überwurfmuttern sind kompatibel mit Type 230 - 235 und 546 (1. Generation)
Option:
- Elektrische Positionsrückmeldung, inkl. LED Anzeige (DN10-50) - PNP, NPN und NAMUR
- Positioner RPC, RPC D, RPC PID
- Armatur individuell konfigurierbar
Produktvarianten
| Produktcode | DN [mm] | d [mm] | PN | kv-hodnota (Δp=1 bar) [l/min] | |
|---|---|---|---|---|---|
| 199251873 EPDM | 15 | 20 | 10 | 185 |
Anfrage Menge eingebenPP-H Kugelhahn Typ 546 Pro mit PPA, DO (Doppel wirkend)/Mit Stumpfschweissstutzen IR-Plus SDR11 metrisch · Produktcode 199251873 EPDM |
| 199251874 EPDM | 20 | 25 | 10 | 350 |
Anfrage Menge eingebenPP-H Kugelhahn Typ 546 Pro mit PPA, DO (Doppel wirkend)/Mit Stumpfschweissstutzen IR-Plus SDR11 metrisch · Produktcode 199251874 EPDM |
| 199251875 EPDM | 25 | 32 | 10 | 700 |
Anfrage Menge eingebenPP-H Kugelhahn Typ 546 Pro mit PPA, DO (Doppel wirkend)/Mit Stumpfschweissstutzen IR-Plus SDR11 metrisch · Produktcode 199251875 EPDM |
| 199251876 EPDM | 32 | 40 | 10 | 1000 |
Anfrage Menge eingebenPP-H Kugelhahn Typ 546 Pro mit PPA, DO (Doppel wirkend)/Mit Stumpfschweissstutzen IR-Plus SDR11 metrisch · Produktcode 199251876 EPDM |
| 199251877 EPDM | 40 | 50 | 10 | 1600 |
Anfrage Menge eingebenPP-H Kugelhahn Typ 546 Pro mit PPA, DO (Doppel wirkend)/Mit Stumpfschweissstutzen IR-Plus SDR11 metrisch · Produktcode 199251877 EPDM |
| 199251878 EPDM | 50 | 63 | 10 | 3100 |
Anfrage Menge eingebenPP-H Kugelhahn Typ 546 Pro mit PPA, DO (Doppel wirkend)/Mit Stumpfschweissstutzen IR-Plus SDR11 metrisch · Produktcode 199251878 EPDM |
| 199251883 FKM | 15 | 20 | 10 | 185 |
Anfrage Menge eingebenPP-H Kugelhahn Typ 546 Pro mit PPA, DO (Doppel wirkend)/Mit Stumpfschweissstutzen IR-Plus SDR11 metrisch · Produktcode 199251883 FKM |
| 199251884 FKM | 20 | 25 | 10 | 350 |
Anfrage Menge eingebenPP-H Kugelhahn Typ 546 Pro mit PPA, DO (Doppel wirkend)/Mit Stumpfschweissstutzen IR-Plus SDR11 metrisch · Produktcode 199251884 FKM |
| 199251885 FKM | 25 | 32 | 10 | 700 |
Anfrage Menge eingebenPP-H Kugelhahn Typ 546 Pro mit PPA, DO (Doppel wirkend)/Mit Stumpfschweissstutzen IR-Plus SDR11 metrisch · Produktcode 199251885 FKM |
| 199251886 FKM | 32 | 40 | 10 | 1000 |
Anfrage Menge eingebenPP-H Kugelhahn Typ 546 Pro mit PPA, DO (Doppel wirkend)/Mit Stumpfschweissstutzen IR-Plus SDR11 metrisch · Produktcode 199251886 FKM |
| 199251887 FKM | 40 | 50 | 10 | 1600 |
Anfrage Menge eingebenPP-H Kugelhahn Typ 546 Pro mit PPA, DO (Doppel wirkend)/Mit Stumpfschweissstutzen IR-Plus SDR11 metrisch · Produktcode 199251887 FKM |
| 199251888 FKM | 50 | 63 | 10 | 3100 |
Anfrage Menge eingebenPP-H Kugelhahn Typ 546 Pro mit PPA, DO (Doppel wirkend)/Mit Stumpfschweissstutzen IR-Plus SDR11 metrisch · Produktcode 199251888 FKM |
