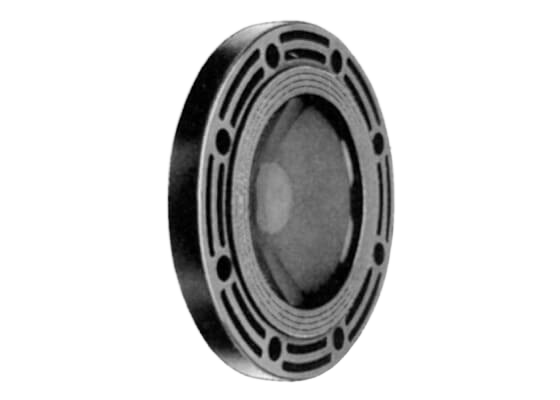

Blindflansch PVC-U Dichtfläche gerillt metrisch
Hersteller
GEORG FISCHER +GF+
Produktbeschreibung
Ausführung:
- Anschlussmasse nach ISO 7005, EN 1092 PN10, DIN 2501 PN10
- d63 bis d160 kombinierte Dichtfläche (gerillt und flach)
- d250: Anschlussmasse: ISO 2536
- Lochkreis PN 10
- * Combined Flange, connecting dimensions EN1092 PN 10 and ANSI B 16.5 Class 150
- d20 - d110: Schraubenlöcher als Langloch ausgeführt
- AL: Anzahl der Bohrungen
Produktvarianten
| Produktcode | DN [mm] | Velikost [inch] | d [mm] | PN | # | |
|---|---|---|---|---|---|---|
| 721700506 | 15 | 1/2 | 20 | 10 | * |
Anfrage Menge eingebenBlindflansch PVC-U Dichtfläche gerillt metrisch · Produktcode 721700506 |
| 721700507 | 20 | 3/4 | 25 | 10 | * |
Anfrage Menge eingebenBlindflansch PVC-U Dichtfläche gerillt metrisch · Produktcode 721700507 |
| 721700508 | 25 | 1 | 32 | 10 | * |
Anfrage Menge eingebenBlindflansch PVC-U Dichtfläche gerillt metrisch · Produktcode 721700508 |
| 721700509 | 32 | 1 1/4 | 40 | 10 | * |
Anfrage Menge eingebenBlindflansch PVC-U Dichtfläche gerillt metrisch · Produktcode 721700509 |
| 721700510 | 40 | 1 1/2 | 50 | 10 | * |
Anfrage Menge eingebenBlindflansch PVC-U Dichtfläche gerillt metrisch · Produktcode 721700510 |
| 721700511 | 50 | 2 | 63 | 10 | * |
Anfrage Menge eingebenBlindflansch PVC-U Dichtfläche gerillt metrisch · Produktcode 721700511 |
| 721700512 | 65 | 2 1/2 | 75 | 10 | * |
Anfrage Menge eingebenBlindflansch PVC-U Dichtfläche gerillt metrisch · Produktcode 721700512 |
| 721700513 | 80 | 3 | 90 | 10 | * |
Anfrage Menge eingebenBlindflansch PVC-U Dichtfläche gerillt metrisch · Produktcode 721700513 |
| 721700514 | 100 | 4 | 110 | 10 | * |
Anfrage Menge eingebenBlindflansch PVC-U Dichtfläche gerillt metrisch · Produktcode 721700514 |
| 721700516 | 125 | 5 | 140 | 10 | * |
Anfrage Menge eingebenBlindflansch PVC-U Dichtfläche gerillt metrisch · Produktcode 721700516 |
| 721700517 | 150 | 6 | 160 | 10 | * |
Anfrage Menge eingebenBlindflansch PVC-U Dichtfläche gerillt metrisch · Produktcode 721700517 |
| 721700520 | 200 | 8 | 225 | 10 | - |
Anfrage Menge eingebenBlindflansch PVC-U Dichtfläche gerillt metrisch · Produktcode 721700520 |
| 721700521 | 250 | 10 | 250 | 10 | - |
Anfrage Menge eingebenBlindflansch PVC-U Dichtfläche gerillt metrisch · Produktcode 721700521 |
| 721700522 | 250 | 10 | 280 | 10 | - |
Anfrage Menge eingebenBlindflansch PVC-U Dichtfläche gerillt metrisch · Produktcode 721700522 |
| 721700523 | 300 | 12 | 315 | 6 | - |
Anfrage Menge eingebenBlindflansch PVC-U Dichtfläche gerillt metrisch · Produktcode 721700523 |
| 721700524 | 350 | 14 | 355 | 6 | - |
Anfrage Menge eingebenBlindflansch PVC-U Dichtfläche gerillt metrisch · Produktcode 721700524 |
| 721700525 | 400 | 16 | 400 | 6 | - |
Anfrage Menge eingebenBlindflansch PVC-U Dichtfläche gerillt metrisch · Produktcode 721700525 |
