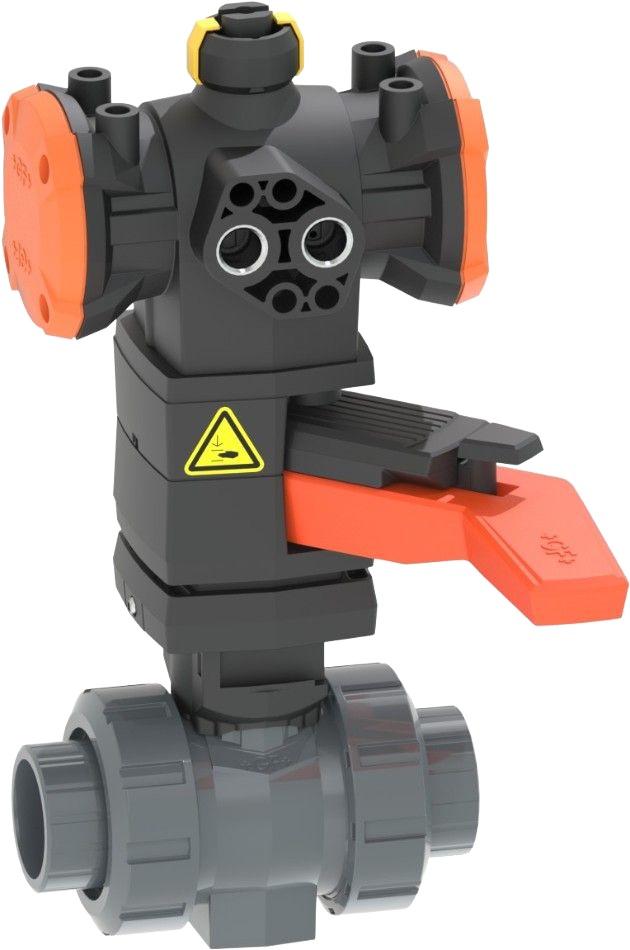

PVC-U Kugelhahn Typ 546 Pro mit PPA DA (Doppelt wirkend)/Mit Handbetätigung/Mit Klebemuffen Inch ASTM/Inklusiv 2 Gewindemuffen NPT

Hersteller

GEORG FISCHER +GF+

Produktbeschreibung

Ausführung:

Steuerluftanschluss über integrierte NAMUR-Schnittstelle gemäss VDI/VDE 3845 mit 5,6.81,2 bar (24.25 psi)
Kontrollzeit 90°<) 1-2s
Radial ein- und ausbaubar
Integrierte Gewindebuchsen für die Befestigung der Armatur
Vollkunstofflösung (Antriebsgehäuse bestehend aus PP-GF)
Optisch integrierte Stellungsanzeige
Z-Masse, Anschlussteile und Überwurfmuttern sind kompatibel mit Type 230 - 235 und 546 (1. Generation)

Option:

Elektrische Positionsrückmeldung, inkl. LED Anzeige (DN10-50) - PNP, NPN und NAMUR
Positioner RPC, RPC D, RPC PID
Armatur individuell konfigurierbar

Produktcode	DN [mm]	Velikost [inch]	d [mm]	PN	kv-hodnota (Δp=1 bar) [l/min]
199253042 EPDM	10	3/8	16	10	70
199253043 EPDM	15	1/2	20	10	185
199253044 EPDM	20	3/4	25	10	350
199253045 EPDM	25	1	32	10	700
199253046 EPDM	32	1 1/4	40	10	1000
199253047 EPDM	40	1 1/2	50	10	1600
199253048 EPDM	50	2	63	10	3100
199253052 FKM	10	3/8	16	10	70
199253053 FKM	15	1/2	20	10	185
199253054 FKM	20	3/4	25	10	350
199253055 FKM	25	1	32	10	700
199253056 FKM	32	1 1/4	40	10	1000
199253057 FKM	40	1 1/2	50	10	1600
199253058 FKM	50	2	63	10	3100
