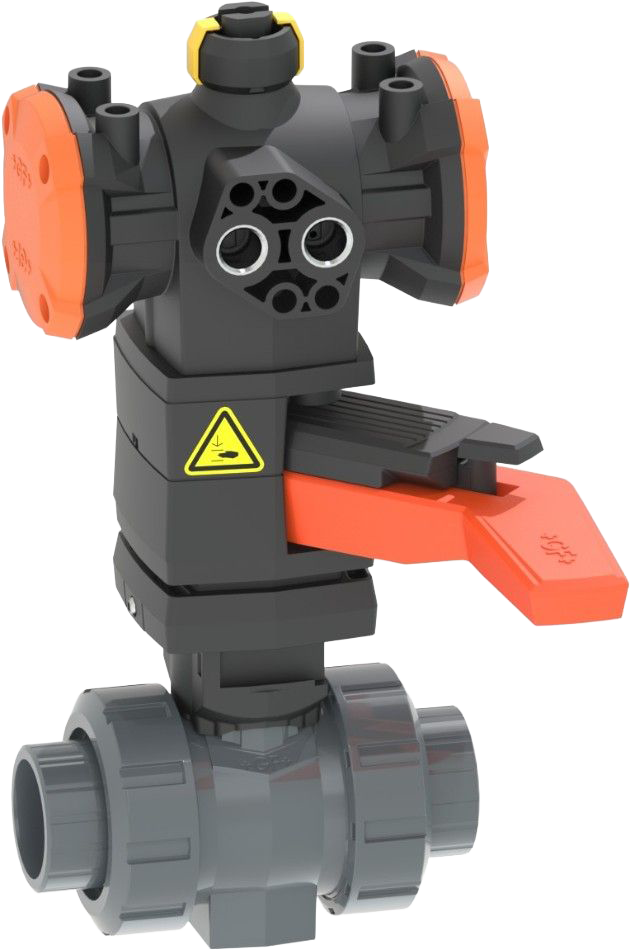

PVC-U Kugelhahn Typ 546 Pro mit PPA, DA (Doppelt wirkend)/Mit Handbetätigung/Mit Klebemuffen metrisch
Hersteller
GEORG FISCHER +GF+
Produktbeschreibung
Ausführung:
- Steuerluftanschluss über integrierte NAMUR-Schnittstelle gemäss VDI/VDE 3845 mit 5,6.81,2 bar (24.25 psi)
- Kontrollzeit 90°<) 1-2s
- Radial ein- und ausbaubar
- Integrierte Gewindebuchsen für die Befestigung der Armatur
- Vollkunstofflösung (Antriebsgehäuse bestehend aus PP-GF)
- Optisch integrierte Stellungsanzeige
- Z-Masse, Anschlussteile und Überwurfmuttern sind kompatibel mit Type 230 - 235 und 546 (1. Generation)
Option:
- Elektrische Positionsrückmeldung, inkl. LED Anzeige (DN10-50) - PNP, NPN und NAMUR
- Positioner RPC, RPC D, RPC PID
- Armatur individuell konfigurierbar
Produktvarianten
| Produktcode | DN [mm] | d [mm] | PN | kv-hodnota (Δp=1 bar) [l/min] | |
|---|---|---|---|---|---|
| 199250082 EPDM | 10 | 16 | 10 | 70 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA, DA (Doppelt wirkend)/Mit Handbetätigung/Mit Klebemuffen metrisch · Produktcode 199250082 EPDM |
| 199250083 EPDM | 15 | 20 | 10 | 185 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA, DA (Doppelt wirkend)/Mit Handbetätigung/Mit Klebemuffen metrisch · Produktcode 199250083 EPDM |
| 199250084 EPDM | 20 | 25 | 10 | 350 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA, DA (Doppelt wirkend)/Mit Handbetätigung/Mit Klebemuffen metrisch · Produktcode 199250084 EPDM |
| 199250085 EPDM | 25 | 32 | 10 | 700 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA, DA (Doppelt wirkend)/Mit Handbetätigung/Mit Klebemuffen metrisch · Produktcode 199250085 EPDM |
| 199250086 EPDM | 32 | 40 | 10 | 1000 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA, DA (Doppelt wirkend)/Mit Handbetätigung/Mit Klebemuffen metrisch · Produktcode 199250086 EPDM |
| 199250087 EPDM | 40 | 50 | 10 | 1600 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA, DA (Doppelt wirkend)/Mit Handbetätigung/Mit Klebemuffen metrisch · Produktcode 199250087 EPDM |
| 199250088 EPDM | 50 | 63 | 10 | 3100 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA, DA (Doppelt wirkend)/Mit Handbetätigung/Mit Klebemuffen metrisch · Produktcode 199250088 EPDM |
| 199250092 FKM | 10 | 16 | 10 | 70 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA, DA (Doppelt wirkend)/Mit Handbetätigung/Mit Klebemuffen metrisch · Produktcode 199250092 FKM |
| 199250093 FKM | 15 | 20 | 10 | 185 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA, DA (Doppelt wirkend)/Mit Handbetätigung/Mit Klebemuffen metrisch · Produktcode 199250093 FKM |
| 199250094 FKM | 20 | 25 | 10 | 350 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA, DA (Doppelt wirkend)/Mit Handbetätigung/Mit Klebemuffen metrisch · Produktcode 199250094 FKM |
| 199250095 FKM | 25 | 32 | 10 | 700 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA, DA (Doppelt wirkend)/Mit Handbetätigung/Mit Klebemuffen metrisch · Produktcode 199250095 FKM |
| 199250096 FKM | 32 | 40 | 10 | 1000 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA, DA (Doppelt wirkend)/Mit Handbetätigung/Mit Klebemuffen metrisch · Produktcode 199250096 FKM |
| 199250097 FKM | 40 | 50 | 10 | 1600 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA, DA (Doppelt wirkend)/Mit Handbetätigung/Mit Klebemuffen metrisch · Produktcode 199250097 FKM |
| 199250098 FKM | 50 | 63 | 10 | 3100 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA, DA (Doppelt wirkend)/Mit Handbetätigung/Mit Klebemuffen metrisch · Produktcode 199250098 FKM |
