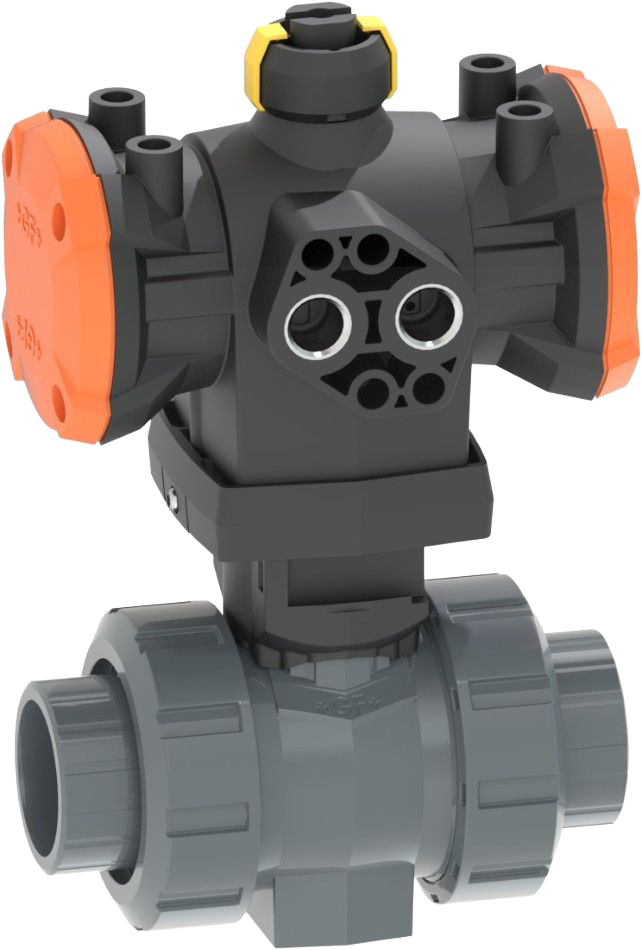

PVC-U Kugelhahn Typ 546 Pro mit PPA, DA (Doppelt wirkend)/Mit Klebemuffen metrisch

Hersteller

GEORG FISCHER +GF+

Produktbeschreibung

Ausführung:

Steuerluftanschluss über integrierte NAMUR-Schnittstelle gemäss VDI/VDE 3845 mit 5,6.81,2 bar (24.25 psi)
Kontrollzeit 90°<) 1-2s
Radial ein- und ausbaubar
Integrierte Gewindebuchsen für die Befestigung der Armatur
Vollkunstofflösung (Antriebsgehäuse bestehend aus PP-GF)
Optisch integrierte Stellungsanzeige
Z-Masse, Anschlussteile und Überwurfmuttern sind kompatibel mit Type 230 - 235 und 546 (1. Generation)

Option:

Elektrische Positionsrückmeldung, inkl. LED Anzeige (DN10-50) - PNP, NPN und NAMUR
Positioner RPC, RPC D, RPC PID
Armatur individuell konfigurierbar

Produktcode	DN [mm]	d [mm]	PN	kv-hodnota (Δp=1 bar) [l/min]
199250202 EPDM	10	16	10	70
199250203 EPDM	15	20	10	185
199250204 EPDM	20	25	10	350
199250205 EPDM	25	32	10	700
199250206 EPDM	32	40	10	1000
199250207 EPDM	40	50	10	1600
199250208 EPDM	50	63	10	3100
199250209 EPDM	65	75	10	5000
199250210 EPDM	80	90	10	7000
199250211 EPDM	100	110	10	11000
199250212 FKM	10	16	10	70
199250213 FKM	15	20	10	185
199250214 FKM	20	25	10	350
199250215 FKM	25	32	10	700
199250216 FKM	32	40	10	1000
199250217 FKM	40	50	10	1600
199250218 FKM	50	63	10	3100
199250219 FKM	65	75	10	5000
199250220 FKM	80	90	10	7000
199250221 FKM	100	110	10	11000
