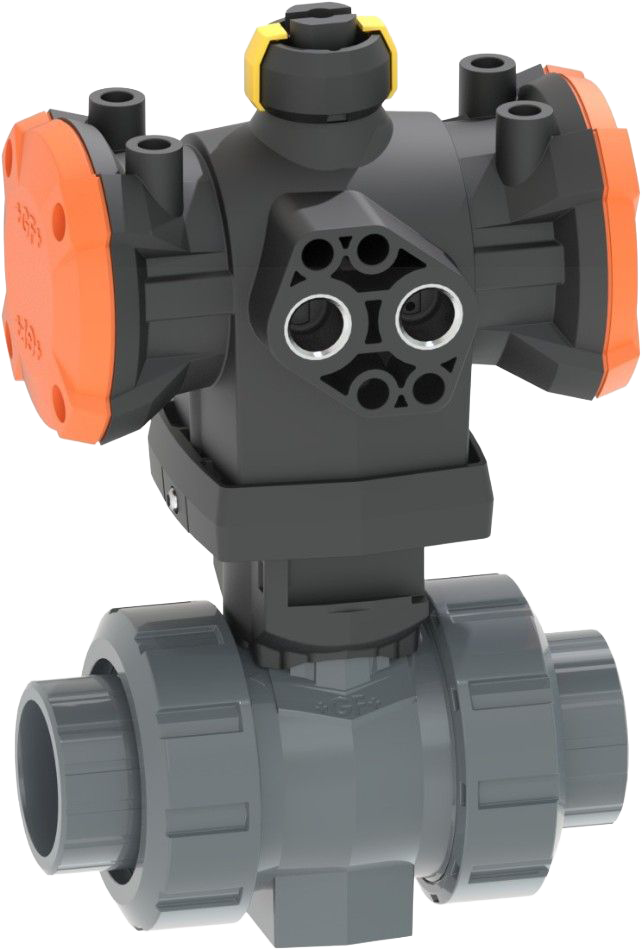

PVC-U Kugelhahn Typ 546 Pro mit PPA Doppelt wirkend / DA / Mit / Gewindemuffe / PVC-U / ISO / Rp / Ohne / Handbetätigung 5.6 bar / Steuerdruck
Hersteller
GEORG FISCHER +GF+
Produktbeschreibung
Ausführung:
- Steuerluftanschluss über integrierte NAMUR-Schnittstelle gemäss VDI/VDE 3845
- Vollkunststofflösung (Antriebsgehäuse bestehend aus PP-GF)
- Optische Stellungsanzeige
- Integrierte Gewindebuchsen Edelstahl für die Befestigung der Armatur
- Z-Masse, Anschlussteile und Überwurfmuttern sind kompatibel mit Typ 546 (1. Generation)
Option:
- Stellungsrückmeldung durch Doppelsensor mit LED (PNP, NPN und NAMUR)
- Stellungsregler RPC, RPC D, RPC PID
- Armatur individuell konfigurierbar
Produktvarianten
| Produktcode | DN [mm] | Velikost [inch] | d [mm] | PN | kv-hodnota (Δp=1 bar) [l/min] | |
|---|---|---|---|---|---|---|
| 199250712 EPDM | 10 | 3/8 | 16 | 10 | 70 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA Doppelt wirkend / DA / Mit / Gewindemuffe / PVC-U / ISO / Rp / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250712 EPDM |
| 199250713 EPDM | 15 | 1/2 | 20 | 10 | 185 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA Doppelt wirkend / DA / Mit / Gewindemuffe / PVC-U / ISO / Rp / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250713 EPDM |
| 199250714 EPDM | 20 | 3/4 | 25 | 10 | 350 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA Doppelt wirkend / DA / Mit / Gewindemuffe / PVC-U / ISO / Rp / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250714 EPDM |
| 199250715 EPDM | 25 | 1 | 32 | 10 | 700 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA Doppelt wirkend / DA / Mit / Gewindemuffe / PVC-U / ISO / Rp / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250715 EPDM |
| 199250716 EPDM | 32 | 1 1/4 | 40 | 10 | 1000 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA Doppelt wirkend / DA / Mit / Gewindemuffe / PVC-U / ISO / Rp / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250716 EPDM |
| 199250717 EPDM | 40 | 1 1/2 | 50 | 10 | 1600 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA Doppelt wirkend / DA / Mit / Gewindemuffe / PVC-U / ISO / Rp / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250717 EPDM |
| 199250718 EPDM | 50 | 2 | 63 | 10 | 3100 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA Doppelt wirkend / DA / Mit / Gewindemuffe / PVC-U / ISO / Rp / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250718 EPDM |
| 199250719 EPDM | 65 | 2 1/2 | 75 | 10 | 5000 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA Doppelt wirkend / DA / Mit / Gewindemuffe / PVC-U / ISO / Rp / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250719 EPDM |
| 199250720 EPDM | 80 | 3 | 90 | 10 | 7000 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA Doppelt wirkend / DA / Mit / Gewindemuffe / PVC-U / ISO / Rp / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250720 EPDM |
| 199250721 EPDM | 100 | 4 | 110 | 10 | 11000 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA Doppelt wirkend / DA / Mit / Gewindemuffe / PVC-U / ISO / Rp / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250721 EPDM |
| 199250732 FKM | 10 | 3/8 | 16 | 10 | 70 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA Doppelt wirkend / DA / Mit / Gewindemuffe / PVC-U / ISO / Rp / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250732 FKM |
| 199250733 FKM | 15 | 1/2 | 20 | 10 | 185 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA Doppelt wirkend / DA / Mit / Gewindemuffe / PVC-U / ISO / Rp / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250733 FKM |
| 199250734 FKM | 20 | 3/4 | 25 | 10 | 350 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA Doppelt wirkend / DA / Mit / Gewindemuffe / PVC-U / ISO / Rp / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250734 FKM |
| 199250735 FKM | 25 | 1 | 32 | 10 | 700 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA Doppelt wirkend / DA / Mit / Gewindemuffe / PVC-U / ISO / Rp / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250735 FKM |
| 199250736 FKM | 32 | 1 1/4 | 40 | 10 | 1000 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA Doppelt wirkend / DA / Mit / Gewindemuffe / PVC-U / ISO / Rp / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250736 FKM |
| 199250737 FKM | 40 | 1 1/2 | 50 | 10 | 1600 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA Doppelt wirkend / DA / Mit / Gewindemuffe / PVC-U / ISO / Rp / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250737 FKM |
| 199250738 FKM | 50 | 2 | 63 | 10 | 3100 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA Doppelt wirkend / DA / Mit / Gewindemuffe / PVC-U / ISO / Rp / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250738 FKM |
| 199250739 FKM | 65 | 2 1/2 | 75 | 10 | 5000 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA Doppelt wirkend / DA / Mit / Gewindemuffe / PVC-U / ISO / Rp / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250739 FKM |
| 199250740 FKM | 80 | 3 | 90 | 10 | 7000 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA Doppelt wirkend / DA / Mit / Gewindemuffe / PVC-U / ISO / Rp / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250740 FKM |
| 199250741 FKM | 100 | 4 | 110 | 10 | 11000 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA Doppelt wirkend / DA / Mit / Gewindemuffe / PVC-U / ISO / Rp / Ohne / Handbetätigung 5.6 bar / Steuerdruck · Produktcode 199250741 FKM |
