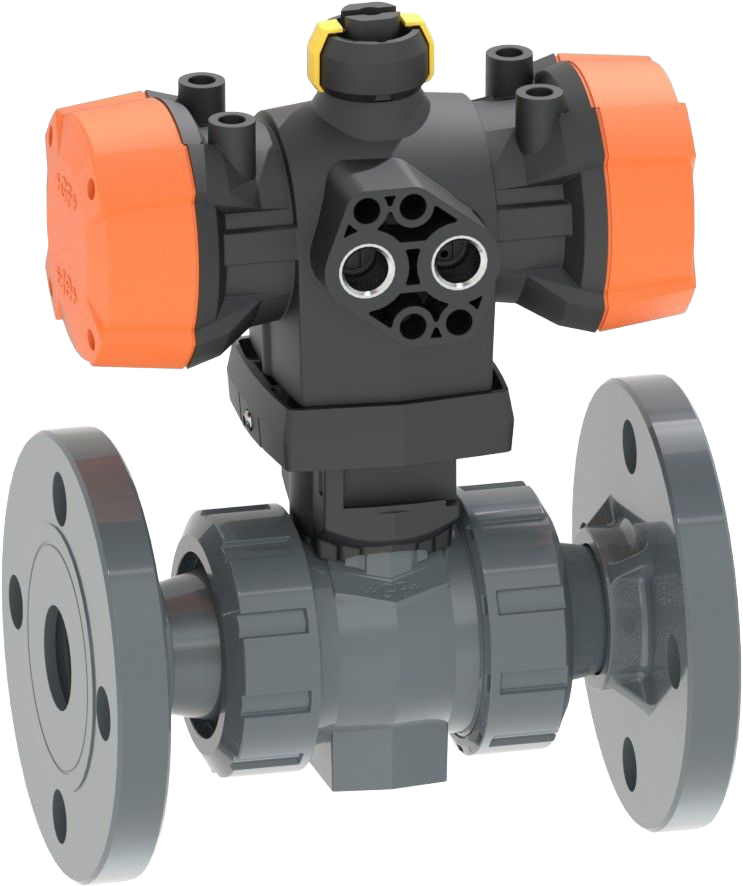

PVC-U Kugelhahn Typ 546 Pro mit PPA FC (Federkraft schliessend) Mit Festflanschen gerillt metrisch
Hersteller
GEORG FISCHER +GF+
Produktbeschreibung
Ausführung:
- Steuerluftanschluss über integrierte NAMUR-Schnittstelle gemäss VDI/VDE 3845 mit 5.6 bar (81.2 psi)
- Kontrollzeit 90°<) 1-2s
- Leicht ein- und ausbaubar
- Integrierte Gewindebuchsen für die Befestigung der Armatur
- Vollkunstofflösung (Antriebsgehäuse bestehend aus PP-GF)
- Optisch integrierte Stellungsanzeige
- Z-Masse, Anschlussteile und Überwurfmuttern sind kompatibel mit Type 230 - 235 und 546 (1. Generation)
Option:
- Elektrische Positionsrückmeldung, inkl. LED Anzeige (DN10-50) - PNP, NPN und NAMUR
- Stellungsregler RPC, RPC D, RPC PID
- Armatur individuell konfigurierbar
Produktvarianten
| Produktcode | DN [mm] | Velikost [inch] | d [mm] | PN | kv-hodnota (Δp=1 bar) [l/min] | |
|---|---|---|---|---|---|---|
| 199250303 EPDM | 15 | 1/2 | 20 | 10 | 185 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FC (Federkraft schliessend) Mit Festflanschen gerillt metrisch · Produktcode 199250303 EPDM |
| 199250304 EPDM | 20 | 3/4 | 25 | 10 | 350 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FC (Federkraft schliessend) Mit Festflanschen gerillt metrisch · Produktcode 199250304 EPDM |
| 199250305 EPDM | 25 | 1 | 32 | 10 | 700 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FC (Federkraft schliessend) Mit Festflanschen gerillt metrisch · Produktcode 199250305 EPDM |
| 199250306 EPDM | 32 | 1 1/4 | 40 | 10 | 1000 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FC (Federkraft schliessend) Mit Festflanschen gerillt metrisch · Produktcode 199250306 EPDM |
| 199250307 EPDM | 40 | 1 1/2 | 50 | 10 | 1600 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FC (Federkraft schliessend) Mit Festflanschen gerillt metrisch · Produktcode 199250307 EPDM |
| 199250308 EPDM | 50 | 2 | 63 | 10 | 3100 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FC (Federkraft schliessend) Mit Festflanschen gerillt metrisch · Produktcode 199250308 EPDM |
| 199250313 FKM | 15 | 1/2 | 20 | 10 | 185 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FC (Federkraft schliessend) Mit Festflanschen gerillt metrisch · Produktcode 199250313 FKM |
| 199250314 FKM | 20 | 3/4 | 25 | 10 | 350 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FC (Federkraft schliessend) Mit Festflanschen gerillt metrisch · Produktcode 199250314 FKM |
| 199250315 FKM | 25 | 1 | 32 | 10 | 700 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FC (Federkraft schliessend) Mit Festflanschen gerillt metrisch · Produktcode 199250315 FKM |
| 199250316 FKM | 32 | 1 1/4 | 40 | 10 | 1000 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FC (Federkraft schliessend) Mit Festflanschen gerillt metrisch · Produktcode 199250316 FKM |
| 199250317 FKM | 40 | 1 1/2 | 50 | 10 | 1600 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FC (Federkraft schliessend) Mit Festflanschen gerillt metrisch · Produktcode 199250317 FKM |
| 199250318 FKM | 50 | 2 | 63 | 10 | 3100 |
Anfrage Menge eingebenPVC-U Kugelhahn Typ 546 Pro mit PPA FC (Federkraft schliessend) Mit Festflanschen gerillt metrisch · Produktcode 199250318 FKM |
