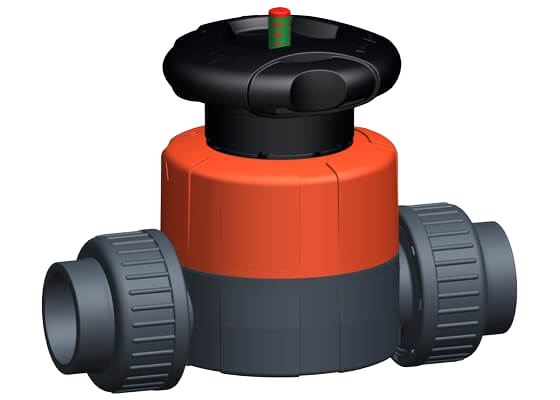

Membranventil Typ 514 PVC-U Mit Klebemuffen metrisch
Hersteller
GEORG FISCHER +GF+
Produktbeschreibung
Ausführung:
- Doppelter Durchfluss
- Eine zentrale Gehäusemutter ersetzt vier Schrauben
- Verriegelbares Handrad
- Leicht ein- und ausbaubar
- Kurze Gesamtlänge
Option:
- Armatur individuell konfigurierbar
- Multifunktionsmodul mit selbstjustierenden Endschaltern
- PN16 konfigurierbar
- *Material O-Ring: FKM
Produktvarianten
| Produktcode | DN [mm] | Velikost [inch] | d [mm] | PN | kv-hodnota (Δp=1 bar) [l/min] | |
|---|---|---|---|---|---|---|
| 161514001 NBR | 10 | 3/8 | 16 | 10 | 125 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514001 NBR |
| 161514002 NBR | 15 | 1/2 | 20 | 10 | 125 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514002 NBR |
| 161514003 NBR | 20 | 3/4 | 25 | 10 | 271 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514003 NBR |
| 161514004 NBR | 25 | 1 | 32 | 10 | 481 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514004 NBR |
| 161514005 NBR | 32 | 1 1/4 | 40 | 10 | 759 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514005 NBR |
| 161514006 NBR | 40 | 1 1/2 | 50 | 10 | 1263 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514006 NBR |
| 161514007 NBR | 50 | 2 | 63 | 10 | 1728 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514007 NBR |
| 161514011 EPDM | 10 | 3/8 | 16 | 10 | 125 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514011 EPDM |
| 161514031 PTFE/EPDM* | 10 | 3/8 | 16 | 10 | 125 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514031 PTFE/EPDM* |
| 161514061 FKM | 10 | 3/8 | 16 | 10 | 125 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514061 FKM |
| 800047300 PTFE/FKM* | 10 | 3/8 | 16 | 10 | 125 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 800047300 PTFE/FKM* |
| 161514012 EPDM | 15 | 1/2 | 20 | 10 | 125 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514012 EPDM |
| 161514032 PTFE/EPDM* | 15 | 1/2 | 20 | 10 | 125 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514032 PTFE/EPDM* |
| 161514062 FKM | 15 | 1/2 | 20 | 10 | 125 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514062 FKM |
| 800047301 PTFE/FKM* | 15 | 1/2 | 20 | 10 | 125 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 800047301 PTFE/FKM* |
| 161514013 EPDM | 20 | 3/4 | 25 | 10 | 271 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514013 EPDM |
| 161514033 PTFE/EPDM* | 20 | 3/4 | 25 | 10 | 271 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514033 PTFE/EPDM* |
| 161514063 FKM | 20 | 3/4 | 25 | 10 | 271 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514063 FKM |
| 800047303 PTFE/FKM* | 20 | 3/4 | 25 | 10 | 271 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 800047303 PTFE/FKM* |
| 161514014 EPDM | 25 | 1 | 32 | 10 | 481 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514014 EPDM |
| 161514034 PTFE/EPDM* | 25 | 1 | 32 | 10 | 481 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514034 PTFE/EPDM* |
| 161514064 FKM | 25 | 1 | 32 | 10 | 481 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514064 FKM |
| 800047304 PTFE/FKM* | 25 | 1 | 32 | 10 | 481 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 800047304 PTFE/FKM* |
| 161514015 EPDM | 32 | 1 1/4 | 40 | 10 | 759 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514015 EPDM |
| 161514035 PTFE/EPDM* | 32 | 1 1/4 | 40 | 10 | 759 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514035 PTFE/EPDM* |
| 161514065 FKM | 32 | 1 1/4 | 40 | 10 | 759 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514065 FKM |
| 800047306 PTFE/FKM* | 32 | 1 1/4 | 40 | 10 | 759 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 800047306 PTFE/FKM* |
| 161514016 EPDM | 40 | 1 1/2 | 50 | 10 | 1263 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514016 EPDM |
| 161514036 PTFE/EPDM* | 40 | 1 1/2 | 50 | 10 | 1263 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514036 PTFE/EPDM* |
| 161514066 FKM | 40 | 1 1/2 | 50 | 10 | 1263 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514066 FKM |
| 800047308 PTFE/FKM* | 40 | 1 1/2 | 50 | 10 | 1263 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 800047308 PTFE/FKM* |
| 161514017 EPDM | 50 | 2 | 63 | 10 | 1728 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514017 EPDM |
| 161514037 PTFE/EPDM* | 50 | 2 | 63 | 10 | 1728 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514037 PTFE/EPDM* |
| 161514067 FKM | 50 | 2 | 63 | 10 | 1728 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 161514067 FKM |
| 800047309 PTFE/FKM* | 50 | 2 | 63 | 10 | 1728 |
Anfrage Menge eingebenMembranventil Typ 514 PVC-U Mit Klebemuffen metrisch · Produktcode 800047309 PTFE/FKM* |
