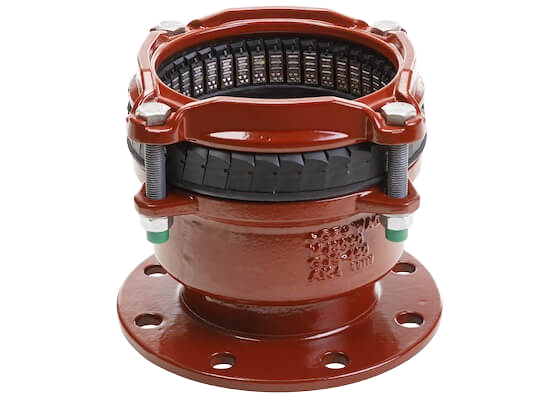

MULTI/JOINT® 3057 Plus Wide Range, Flange adaptor, restraint, Uni/Fiksers

Manufacturer

GEORG FISCHER +GF+

MULTI/JOINT® 3057 Plus Wide Range, Flange adaptor, restraint, Uni/Fiksers

Product description

  • Vhodné pro všechny typy materiálu trubek
  • Voda PN16 / Plyn PN8
  • Tělo a přítlačné kroužky z tvárné litiny GGG45
  • Ochranný epoxidový nátěr RESICOAT
  • Těsnění NBR dle EN 682 (-5 °C až +50 °C)
  • Těsnění EPDM dle EN 681-1 (0 °C až +50 °C)
  • Maximální úhlová odchylka zasunutí trubky je 8° (měřeno od podélné osy tvarovky)
  • Nerezová ocel A4 (AISI 316) - Uni/Fiksers
  • Nerezová ocel A2 (AISI 304) - šrouby, matice a podložky (volitelně v kvalitě A4)
  • V případě spojování PE/PVC trubek je nutné vždy použít výztužné pouzdro
  • Dodáváno včetně transportního krycího víčka

Product variants

Product code DN [mm] Rozsah 1 [mm] Příruba 3 [mm] Vrtné schéma
709355210 NBR/A2 50 46 - 71 50 PN16
709355212 NBR/A2 65 63 - 90 60/65 PN16
709355214 NBR/A2 80 80 - 105 80 PN16
709355216 NBR/A2 100 104 - 132 100 PN16
709355218 NBR/A2 125 132 - 155 125 PN16
709355220 NBR/A2 150 154 - 192 150 PN16
709355224 NBR/A2 200 192 - 232 200 PN10
709355225 NBR/A2 200 192 - 232 200 PN16
709355228 NBR/A2 250 267 - 310 250 PN10
709355229 NBR/A2 250 267 - 310 250 PN16
709355232 NBR/A2 300 315 - 356 300 PN10
709355233 NBR/A2 300 315 - 356 300 PN16
709355237 NBR/A2 350 352 - 393 350 PN16
709355236 NBR/A2 350 352 - 393 350 PN10
709355238 NBR/A2 400 392 - 433 400 PN10
709355239 NBR/A2 400 392 - 433 400 PN16
709355274 NBR/A2 500 500 - 532 500 PN10/PN16
709355278 NBR/A2 600 605 - 637 600 PN10/PN16
709355610 EPDM/A2 50 46 - 71 50 PN16
709355010 NBR/A4 50 46 - 71 50 PN16
709355310 EPDM/A4 50 46 - 71 50 PN16
709355612 EPDM/A2 65 63 - 90 60/65 PN16
709355012 NBR/A4 65 63 - 90 60/65 PN16
709355312 EPDM/A4 65 63 - 90 60/65 PN16
709355614 EPDM/A2 80 80 - 105 80 PN16
709355014 NBR/A4 80 80 - 105 80 PN16
709355314 EPDM/A4 80 80 - 105 80 PN16
709355616 EPDM/A2 100 104 - 132 100 PN16
709355016 NBR/A4 100 104 - 132 100 PN16
709355316 EPDM/A4 100 104 - 132 100 PN16
709355618 EPDM/A2 125 132 - 155 125 PN16
709355018 NBR/A4 125 132 - 155 125 PN16
709355318 EPDM/A4 125 132 - 155 125 PN16
709355620 EPDM/A2 150 154 - 192 150 PN16
709355020 NBR/A4 150 154 - 192 150 PN16
709355320 EPDM/A4 150 154 - 192 150 PN16
709355624 EPDM/A2 200 192 - 232 200 PN10
709355024 NBR/A4 200 192 - 232 200 PN10
709355324 EPDM/A4 200 192 - 232 200 PN10
709355625 EPDM/A2 200 192 - 232 200 PN16
709355025 NBR/A4 200 192 - 232 200 PN16
709355325 EPDM/A4 200 192 - 232 200 PN16
709355628 EPDM/A2 250 267 - 310 250 PN10
709355028 NBR/A4 250 267 - 310 250 PN10
709355328 EPDM/A4 250 267 - 310 250 PN10
709355629 EPDM/A2 250 267 - 310 250 PN16
709355029 NBR/A4 250 267 - 310 250 PN16
709355329 EPDM/A4 250 267 - 310 250 PN16
709355632 EPDM/A2 300 315 - 356 300 PN10
709355032 NBR/A4 300 315 - 356 300 PN10
709355332 EPDM/A4 300 315 - 356 300 PN10
709355633 EPDM/A2 300 315 - 356 300 PN16
709355033 NBR/A4 300 315 - 356 300 PN16
709355333 EPDM/A4 300 315 - 356 300 PN16
709355637 EPDM/A2 350 352 - 393 350 PN16
709355037 NBR/A4 350 352 - 393 350 PN16
709355337 EPDM/A4 350 352 - 393 350 PN16
709355636 EPDM/A2 350 352 - 393 350 PN10
709355036 NBR/A4 350 352 - 393 350 PN10
709355336 EPDM/A4 350 352 - 393 350 PN10
709355638 EPDM/A2 400 392 - 433 400 PN10
709355038 NBR/A4 400 392 - 433 400 PN10
709355338 EPDM/A4 400 392 - 433 400 PN10
709355639 EPDM/A2 400 392 - 433 400 PN16
709355039 NBR/A4 400 392 - 433 400 PN16
709355339 EPDM/A4 400 392 - 433 400 PN16
709355674 EPDM/A2 500 500 - 532 500 PN10/PN16
709355074 NBR/A4 500 500 - 532 500 PN10/PN16
709355374 EPDM/A4 500 500 - 532 500 PN10/PN16
709355678 EPDM/A2 600 605 - 637 600 PN10/PN16
709355078 NBR/A4 600 605 - 637 600 PN10/PN16
709355378 EPDM/A4 600 605 - 637 600 PN10/PN16
