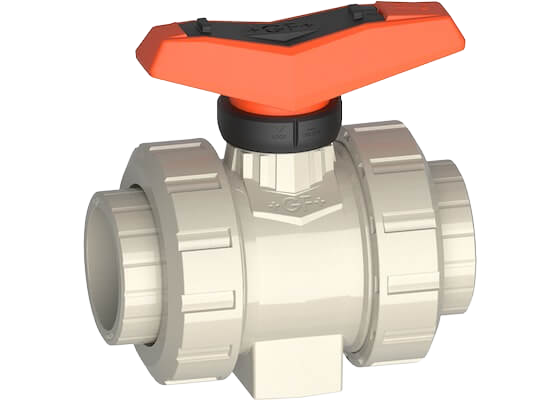

PROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO
Manufacturer
GEORG FISCHER +GF+
Product description
Model:
- Lockable lever as standard
- Ball seat PTFE
- Integrated stainless steel mounting inserts
- z-dimension, valve end and union nut are compatible with type 546 (1st Generation)
Option:
- Interface module for position feedback sensor with LED (PNP, NPN and NAMUR)
- Manual spring return lever "Dead man" (DN10-25)
- Pneumatic or electric actuators from GF
- Individual configuration of valves possible
Product variants
| Product code | DN [mm] | Velikost [inch] | d [mm] | PN | kv-hodnota (Δp=1 bar) [l/min] | |
|---|---|---|---|---|---|---|
| 167546401 EPDM | 10 | 3/8 | 16 | 10 | 71 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546401 EPDM |
| 167546402 EPDM | 15 | 1/2 | 20 | 10 | 185 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546402 EPDM |
| 167546403 EPDM | 20 | 3/4 | 25 | 10 | 350 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546403 EPDM |
| 167546404 EPDM | 25 | 1 | 32 | 10 | 700 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546404 EPDM |
| 167546405 EPDM | 32 | 1 1/4 | 40 | 10 | 1000 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546405 EPDM |
| 167546406 EPDM | 40 | 1 1/2 | 50 | 10 | 1600 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546406 EPDM |
| 167546407 EPDM | 50 | 2 | 63 | 10 | 3100 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546407 EPDM |
| 167546408 EPDM | 65 | 2 1/2 | 75 | 10 | 5000 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546408 EPDM |
| 167546409 EPDM | 80 | 3 | 90 | 10 | 7000 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546409 EPDM |
| 167546410 EPDM | 100 | 4 | 110 | 10 | 11000 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546410 EPDM |
| 167546411 FKM | 10 | 3/8 | 16 | 10 | 71 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546411 FKM |
| 167546721 FFKM | 10 | 3/8 | 16 | 10 | 71 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546721 FFKM |
| 167546412 FKM | 15 | 1/2 | 20 | 10 | 185 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546412 FKM |
| 167546722 FFKM | 15 | 1/2 | 20 | 10 | 185 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546722 FFKM |
| 167546413 FKM | 20 | 3/4 | 25 | 10 | 350 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546413 FKM |
| 167546723 FFKM | 20 | 3/4 | 25 | 10 | 350 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546723 FFKM |
| 167546414 FKM | 25 | 1 | 32 | 10 | 700 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546414 FKM |
| 167546724 FFKM | 25 | 1 | 32 | 10 | 700 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546724 FFKM |
| 167546415 FKM | 32 | 1 1/4 | 40 | 10 | 1000 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546415 FKM |
| 167546725 FFKM | 32 | 1 1/4 | 40 | 10 | 1000 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546725 FFKM |
| 167546416 FKM | 40 | 1 1/2 | 50 | 10 | 1600 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546416 FKM |
| 167546726 FFKM | 40 | 1 1/2 | 50 | 10 | 1600 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546726 FFKM |
| 167546417 FKM | 50 | 2 | 63 | 10 | 3100 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546417 FKM |
| 167546727 FFKM | 50 | 2 | 63 | 10 | 3100 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546727 FFKM |
| 167546418 FKM | 65 | 2 1/2 | 75 | 10 | 5000 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546418 FKM |
| 167546419 FKM | 80 | 3 | 90 | 10 | 7000 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546419 FKM |
| 167546420 FKM | 100 | 4 | 110 | 10 | 11000 |
Inquiry Enter quantityPROGEF Standard Ball Valve type 546 Pro With fusion sockets / PP-H / ISO · Product code 167546420 FKM |
