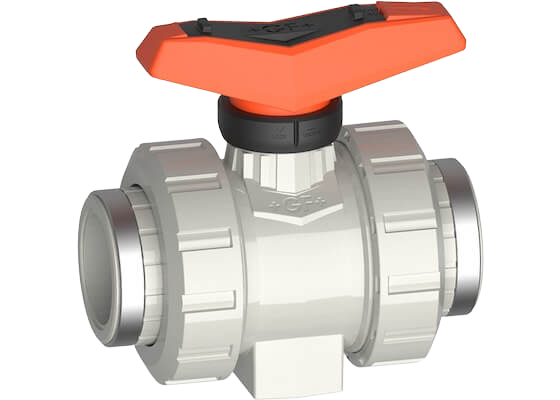

Ball valve type 546 Pro PVC-C, with threaded sockets Rp

Manufacturer

GEORG FISCHER +GF+

Product description

Provedení:

Uzamykatelná ruční páka ve standardní výbavě (DN10-DN50)
Snadná montáž a demontáž
Těsnění koule PTFE
Integrované nerezové montážní závity
Z-rozměr, vložné díly a převlečné matice jsou kompatibilní s typem 546 (první generace)

Možnosti:

Multifunkční modul se senzorem polohové zpětné vazby, včetně LED signalizace (DN10-50)
Ruční páka s vratnou pružinou typ "Dead man" (DN10-50)
Pneumatické nebo elektrické pohony GF
Individuální konfigurace
Multifunkční modul s integrovanými spínači koncových poloh (DN65-100)

Product code	DN [mm]	PN 1 [bar]	Rp [inch]	kv-hodnota (Δp=1 bar) [l/min]
163546401 EPDM	10	10	3/8	71
163546402 EPDM	15	10	1/2	185
163546403 EPDM	20	10	3/4	350
163546404 EPDM	25	10	1	700
163546405 EPDM	32	10	1 1/4	1000
163546406 EPDM	40	10	1 1/2	1600
163546407 EPDM	50	10	2	3100
163546408 EPDM	65	10	2 1/2	5000
163546409 EPDM	80	10	3	7000
163546410 EPDM	100	10	4	11000
163546411 FKM	10	10	3/8	71
163546412 FKM	15	10	1/2	185
163546413 FKM	20	10	3/4	350
163546414 FKM	25	10	1	700
163546415 FKM	32	10	1 1/4	1000
163546416 FKM	40	10	1 1/2	1600
163546417 FKM	50	10	2	3100
163546418 FKM	65	10	2 1/2	5000
163546419 FKM	80	10	3	7000
163546420 FKM	100	10	4	11000
